大模型AI看不出此图纸有重大缺陷错误

寂静回声

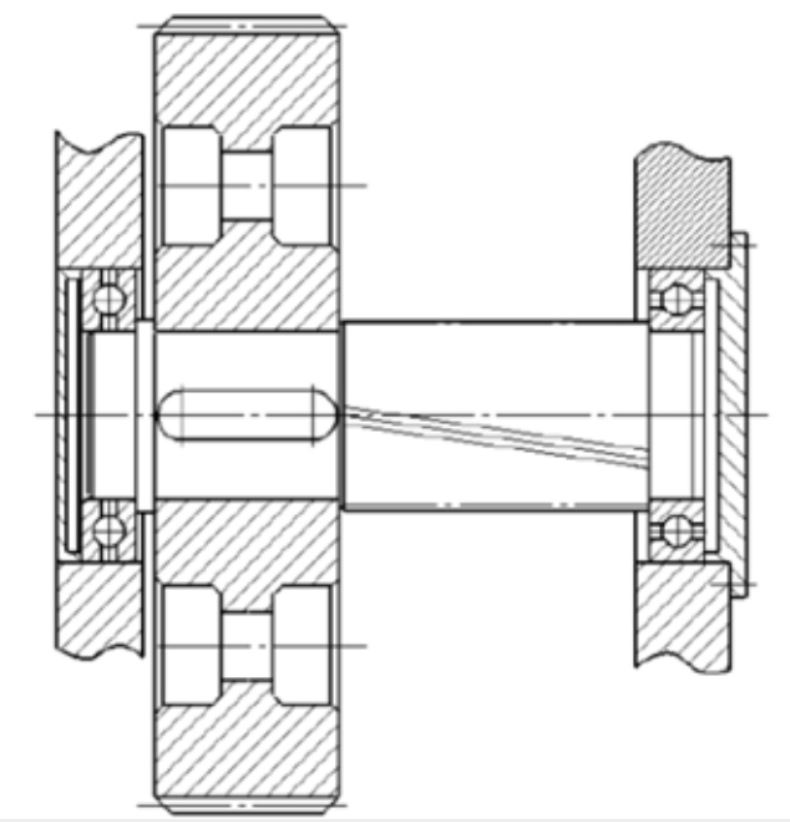

此图结构有哪些错误？并在图中标注出来。
问遍中外所有大模型，就没有说对的，全错了。

因为此题表面上是看图画的有没有错误，实际上考察的是装配可行性。
装配是什么，装配是实践性活动，不亲自装配是根本发现不了装配可不可行的。总结装配经验那也是实践的结果，那大模型AI它怎么实践啊，连具身都没有，全是文本，全是听别人说的。而且是猜文字生成概率，你让它生成动画，它都不可能遵守什么物理定律。

就拿此图来说，最致命的错误就是左1大齿轮如何安装到齿轮轴上。
这段轴左边有轴肩，右边有斜齿轮，这个大齿轮孔无论是从左还是从右都无法穿过。除非你把大齿轮一剖为二，变成half组装。就此图而言根本就不可能采用half组装大齿轮，空间狭窄。而且half组装齿轮，轮齿怎么加工。所以正常设计齿轮，都是整圆制造。

最搞笑的是中外大模型就没有一个发现左侧的滚动轴承是推力球轴承，都把它当成深沟球轴承。
当然用文字询问，它们肯定能巴拉巴拉说出一堆不同之处。
但识图时大模型AI是没有任何空间方向性概念的，在它视觉理解能力的范围内，推力球轴承和深沟球轴承是一回事。


比如豆包大模型回答道

齿轮键槽延伸至轴承配合段有错误：
中间齿轮（带孔零件）的键槽长度过长，延伸到了左侧轴承的安装轴段，破坏了轴承内圈与轴的配合面完整性，影响配合精度和轴承安装可靠性。

这键槽怎么就延伸到左侧轴承的安装轴段了，各位自己也可以看到，完全没有的事。键槽明明就在齿轮安装的轴段，怎么去理解大模型的识别出这效果了。

又比如文心大模型的回答

油封安装方向错误（左侧密封）
错误原因：油封唇口需朝向轴承（润滑侧），以阻止润滑油泄漏、防止杂质进入。图中左侧油封唇口若朝向外侧（非轴承侧），则密封失效。

好家伙，左侧有密封吗，哪块区域画的外观像个油封了？图上最左侧除了推力球轴承还有一个压盖，还有什么？

而GEmini3的回答也很逆天

Right Side of the Gear (Missing Axial Constraint)
Location: The shaft immediately to the right of the gear hub.
The Error: The shaft diameter continues straight with no step or shoulder.
齿轮右侧（缺少轴向约束），在齿轮轮毂右侧紧邻的轴段。
这说的是哪个齿轮，大齿轮右侧明明是被斜齿轮轴的齿轮端面给约束着呢，虽然这并不合适。
如果说的是齿轮轴的斜齿轮段右侧，笑死，齿轮轴是齿轮与轴是一体的，你TMD要什么约束。
大模型AI无法识别出右侧是个一体化的轴斜齿轮，而不是齿轮套在轴上。

但后来发现根本不是，是Gemini3根本没看那是个齿轮。

Middle of the Shaft (Drafting/Machining Error)
Location: The exposed shaft section to the right of the gear hub.
The Error: There are strange, diagonal drafting lines indicating a keyway or slot extending far beyond the gear and into the empty middle section of the shaft.

齿轮轮毂右侧的裸露轴段，图中有奇怪的斜向线条，表明键槽或开槽延伸到了齿轮之外。
这段话说明Gemini3别说齿轮轴了，连齿轮都没看出来，那段斜线明明是斜齿轮的画法。
还有这个大齿轮有轮毂吗，图上这画法明明是一个实心结构的大齿轮。
只是为了减轻重量和便于搬运，在轮缘和轮孔之间开2～4个小孔。


所以说大模型在机械设计，在工业它能有什么用呢，它连图纸都看不懂。
从设计到制图到审图，大模型能接手哪段呢。
