GB∕T 13575.1-2022标准中一个明显的错误

寂静回声

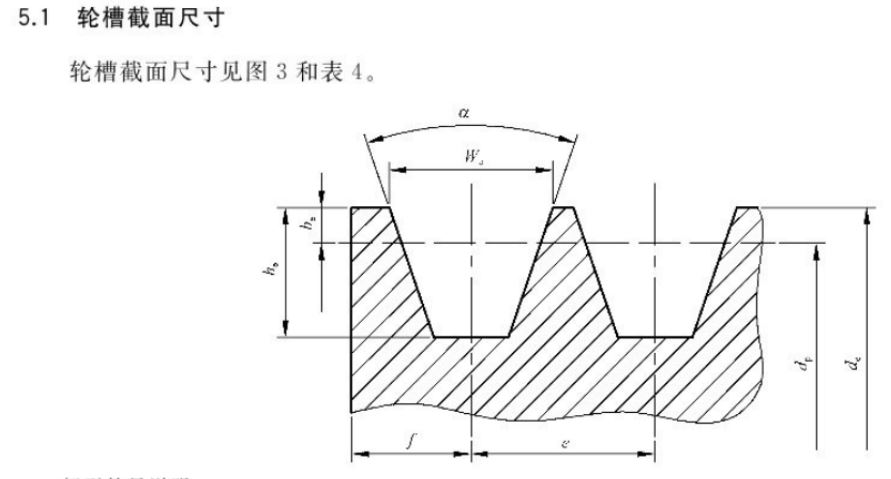

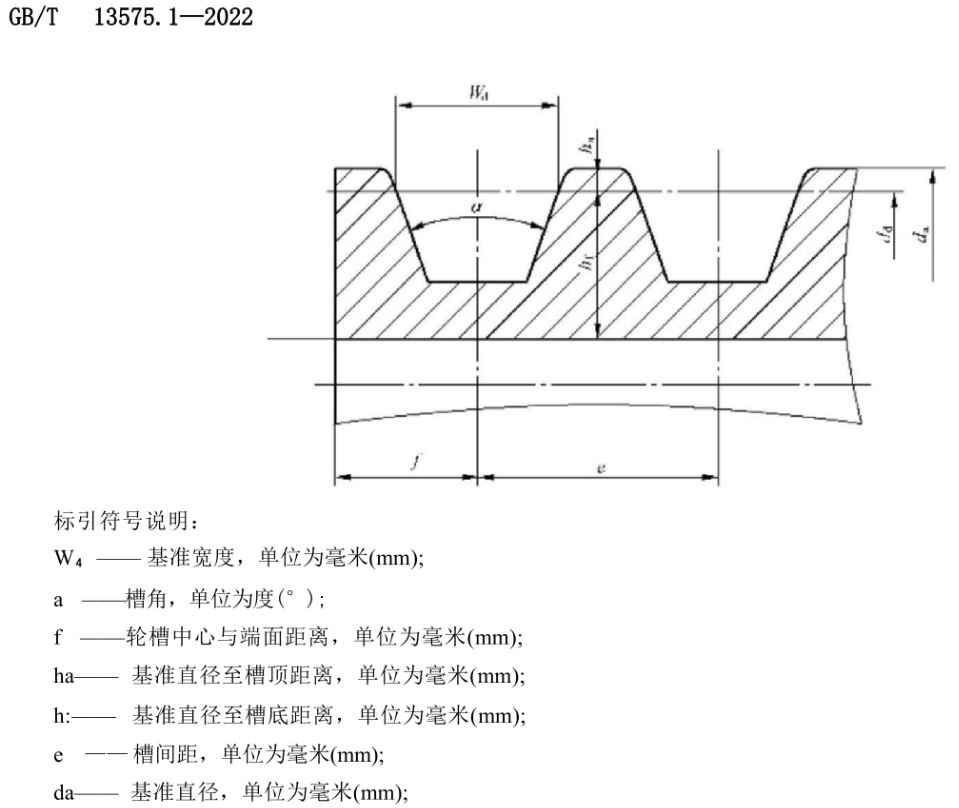

光看这名称和尺寸标注位置就知道，错误太低级了。

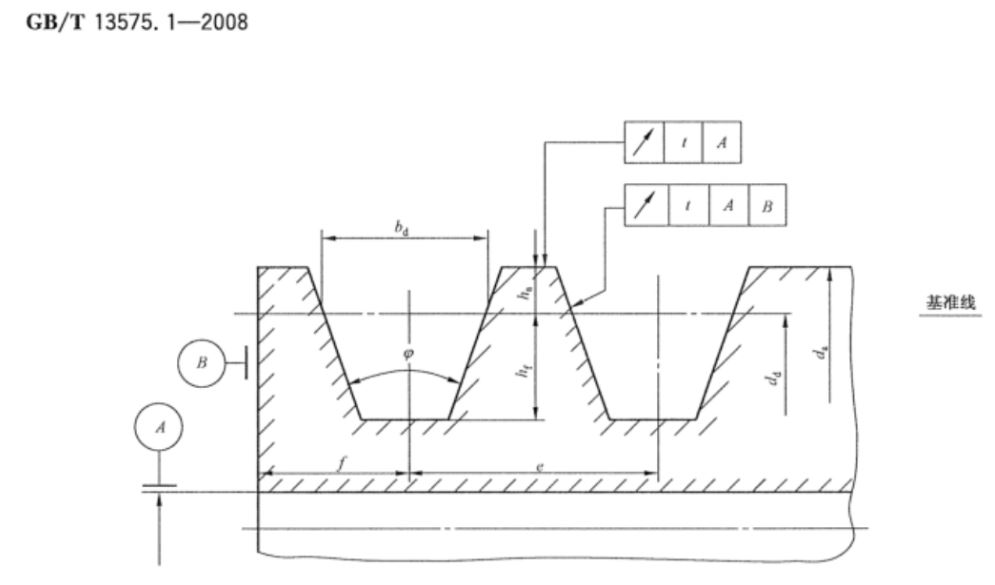

再对比2008版，只能说现在出版的工具是比以前进步了，但人心散了。

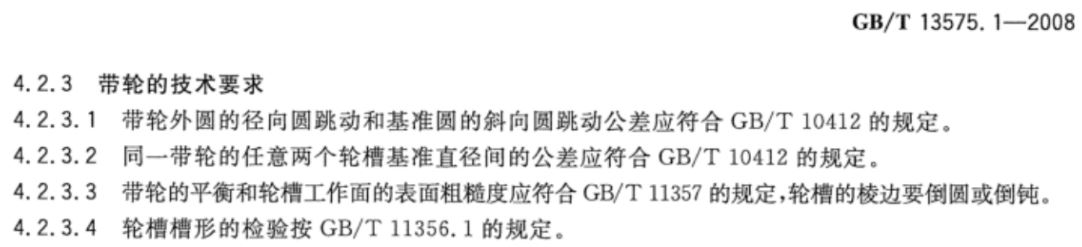

而且08版还有带轮的技术要求小节

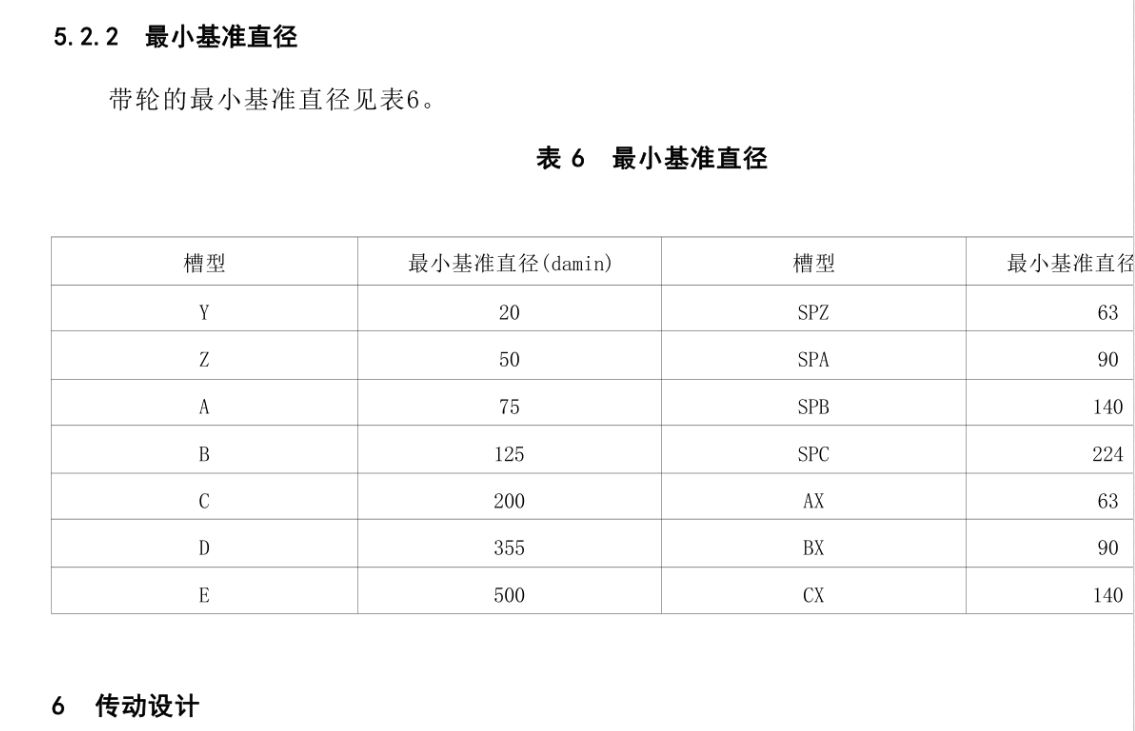

到了2022版，直接就把这个小节取消了


08版GB∕T 13575.1还有一个GB11356.1-2008的皮带轮槽型检验标准，这就能与08版GB∕T 13575.1的槽型符号对应上。
难怪GB11356.1目前只能08版，没法更新，对不上茬了。

那GB∕T 13575.2会怎么样呢

22版GB∕T 13575.2也有一个GB11356.2-2023的皮带轮槽型检验标准。

这也算对应上了，但槽型示意图明显就是从97版中复制过去，但没97版精致，97好歹有45度剖面线，真是一代不如一代。
