四种金属螺母镶嵌方式对尼龙材质的适用性

寂静回声

问




答

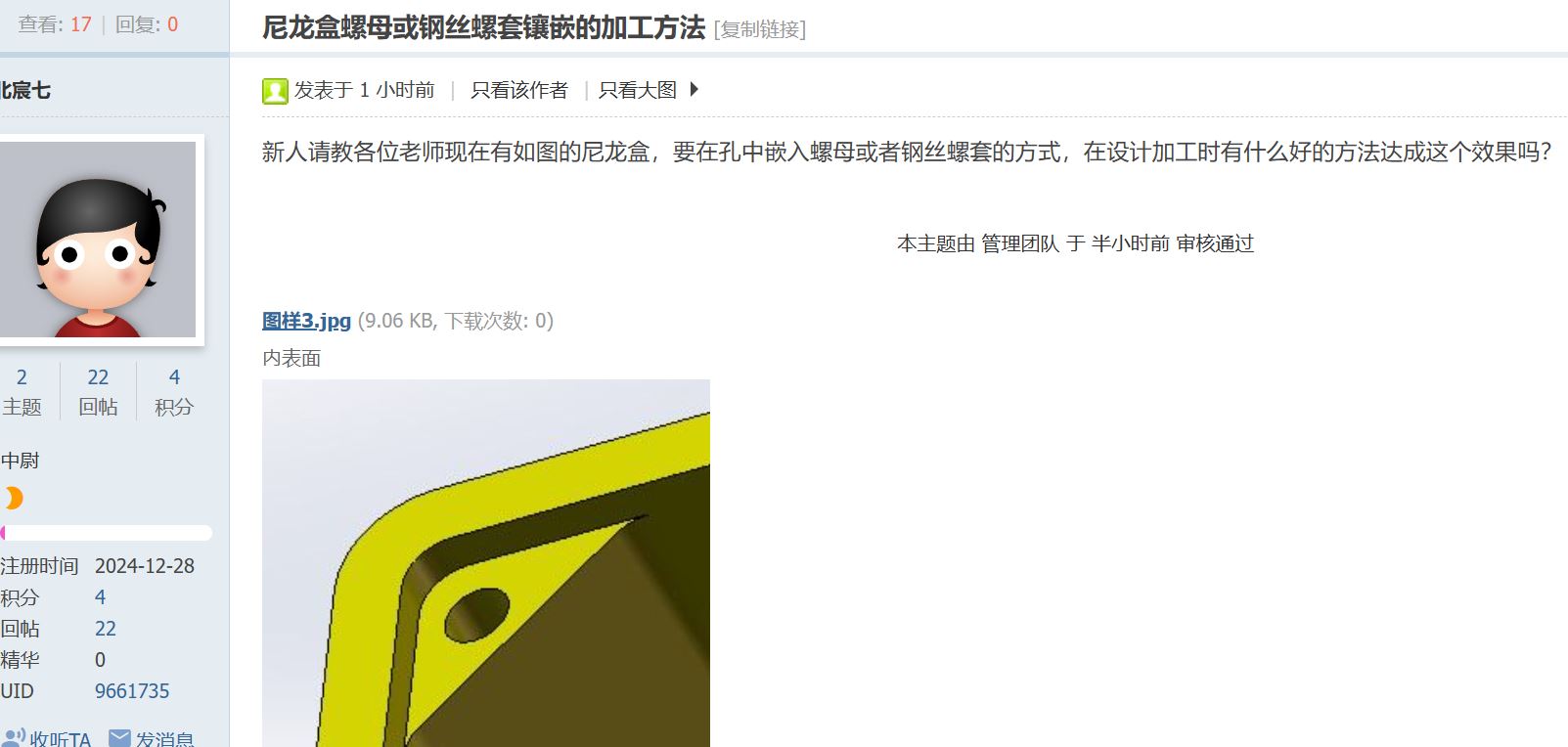

当塑料件需要多次拆卸装配时，最好的紧固方式是选择金属螺母镶嵌入塑料件中。
金属螺母镶嵌有四种方式：热熔植入，超声波镶嵌，嵌件注塑和过盈压入。



嵌件注塑将金属螺母预先定位在注塑模具型腔中，注入熔融的尼龙熔体，冷却后螺母被完全包裹在塑料件内，一体成型。
尼龙熔体流动性好，可完全包裹螺母的防转、防拔结构，形成无应力的全包裹结合，抗拔脱、抗扭转、抗振动性能是四种方式中最强的；无二次加工应力，多次拆装后几乎不会出现螺母松脱、转动、拔脱问题，长期稳定性拉满。
大批量生产、高负载、高可靠性要求、频繁拆装的尼龙结构件（如汽车、工业设备、电子电器的核心受力件），适配纯尼龙及玻纤增强尼龙。
注意模具需做精准的螺母定位结构，防止注塑时熔体冲偏嵌件。
嵌件建议预热，避免冷金属导致接触的尼龙骤冷产生内应力。
螺母需设计防转、环形倒刺结构，抵消尼龙与金属的热膨胀系数差异。



超声波镶嵌通过超声波高频振动，使螺母与尼龙接触面产生摩擦热，让接触面的尼龙局部熔融，同步压入螺母，冷却结晶后形成紧固结构。
尼龙对超声波能量传递效率高，摩擦生热快，热影响区极小，塑料件整体变形小。
局部熔融精准，与螺母滚花结构结合紧密，冷却后结晶收缩的抱紧力稳定，抗扭、抗拔性能优异，多次拆装后松脱风险极低；生产效率高，易实现自动化量产。
中小至大批量生产、精度要求高、频繁拆装的纯尼龙 / 玻纤增强尼龙件，是电子电器、消费类尼龙结构件的主流工艺。
注意需匹配超声波频率、振幅、压力与保压时间。
预制孔公差需精准，尼龙件加工前需充分干燥，避免水分导致熔接不良、气孔。



热熔植入是将金属螺母加热至尼龙熔点以上，压入预制孔位，使孔壁尼龙熔融，冷却结晶后抱紧螺母形成紧固。
工艺简单、设备门槛低、灵活性强，可适配不同规格的螺母与尼龙件。
尼龙熔融充分，与螺母结构结合紧密，冷却后结晶抱紧力强，抗拔、抗扭性能稳定，完全满足多次拆装的可靠性要求，适配纯尼龙及玻纤增强尼龙。
中小批量生产、样品试制、售后修配、结构复杂的厚壁尼龙件。
注意严格控制加热温度，避免尼龙过热氧化降解变黄、变脆。
控制压入速度与深度，预制孔尺寸需与螺母匹配。
加工前需干燥尼龙件，避免熔融时产生气泡。



过盈压入常温下通过压力将螺母直接压入预制孔，依靠尼龙的塑性变形，让孔壁材料嵌入螺母滚花结构，通过过盈配合形成紧固力，全程无加热、塑料不熔融。仅在严格限定条件下适配尼龙，是四种方式中适配性最差、局限性最大的，不推荐用于多次拆装场景。
尼龙是结晶型塑料，常温下塑性有限，冷压强制变形极易导致孔壁开裂、应力发白，玻纤增强尼龙的开裂风险极高，基本不可用。
抱紧力完全依赖过盈塑性变形，而尼龙本身存在蠕变性，长期使用、多次拆装后，过盈量会快速损失，抱紧力显著下降，极易出现螺母松脱、随螺丝转动的问题，完全不满足频繁拆装的核心需求。
