注塑件能薄厚不均吗

寂静回声

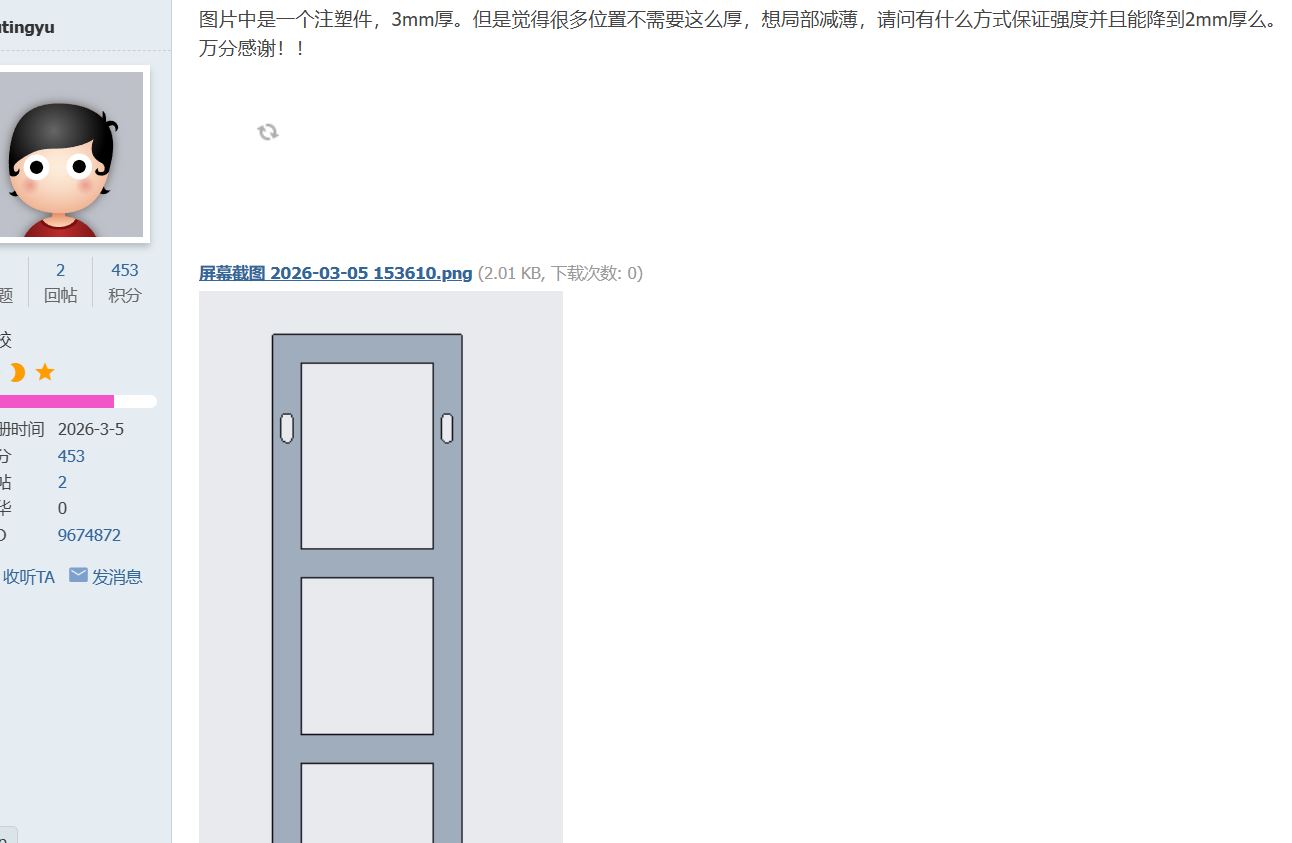

问







答

注塑件制造可行性要求之一就是厚度均匀，没有大的变化，为的是能够顺利成型。
熔体会优先向阻力更小的厚壁区域流动，极易造成薄壁区域填充不足（缺胶）、困气、烧焦；同时壁厚突变处会形成流动死角，导致熔接痕强度不足、流痕、滞流，甚至熔体破裂。
塑料冷却过程中会产生体积收缩，厚壁区域冷却速度远慢于薄壁区域，收缩量差异巨大，会直接导致塑件翘曲、弯曲、尺寸超差，同时在壁厚突变处形成严重的内应力，后续使用中极易出现应力开裂。
注塑件的成型周期，80% 以上由冷却时间决定。厚壁区域需要更长的冷却时间才能固化脱模，会大幅拉长单件成型周期，增加能耗与生产成本，甚至出现薄壁过冷、厚壁未固化的矛盾，无法实现稳定量产。
因结构需求必须做壁厚变化时，严禁直角台阶式突变，必须做平滑渐变过渡，渐变斜率不大于 1:3（即每 3mm 的长度，壁厚变化不超过 1mm），减少流动死角与应力集中。
结晶型塑料（PP、PA、POM、PBT 等）收缩率远高于非结晶型塑料，对壁厚均匀性的要求更严苛；玻纤增强材料流动性下降，同样需要收紧壁厚公差，避免填充不均。
所以你不如把件做薄，然后根据结构承载需求用均匀薄壁 + 合理加强筋替代局部加厚，加强筋的常规设计厚度为主体壁厚的 50%-80%，根部做圆角过渡，避免筋位根部形成隐性厚壁区，杜绝缩痕风险。
