延伸公差带的适用场合

寂静回声

问






答

GB17773-1999标准中关于延伸公差带的使用有明确的适用场合。
在第四条通则指出延伸公差带一般用于保证键和螺栓、螺柱、螺钉、销等紧固件在装配时避免干涉。

GBT1182-2018 产品几何技术规范（GPS） 几何公差 形状、方向、位置和跳动公差标注第12章节也有讲解

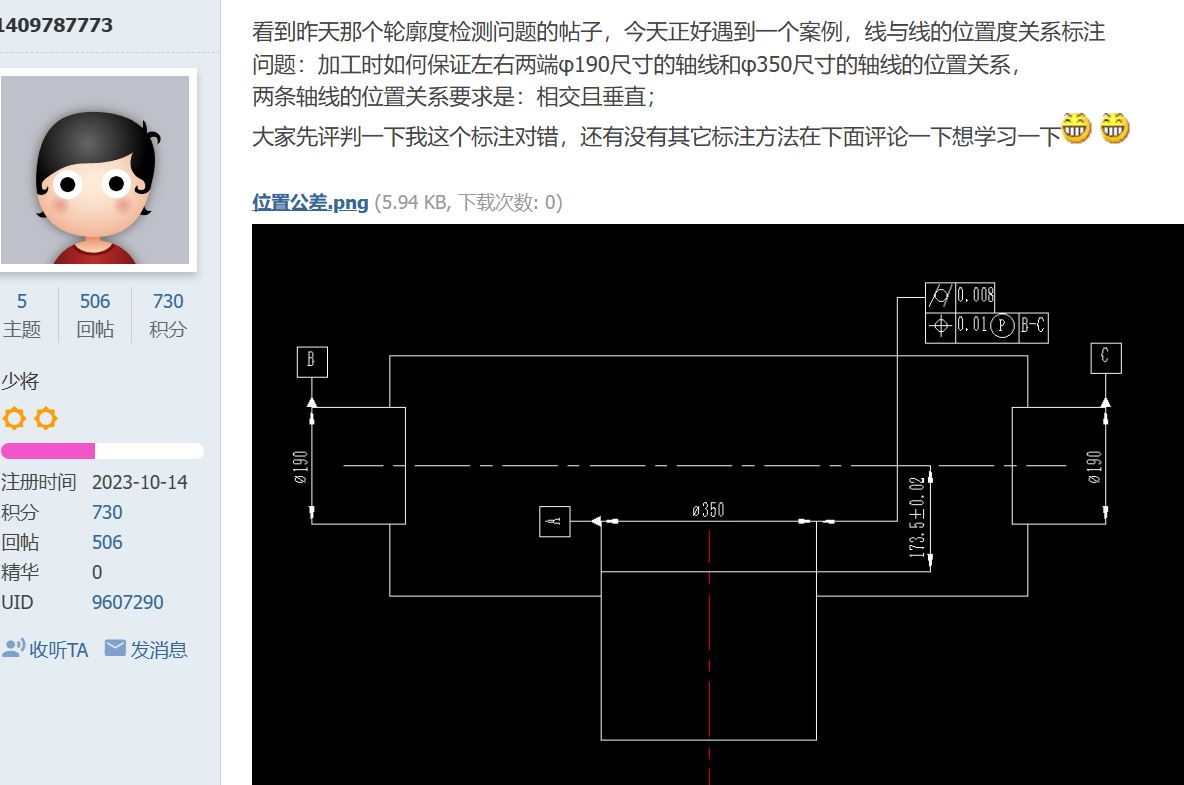

垂直关系就是垂直度公差，B-C的公共公差带。

你标个位置度公差连个理论正确尺寸都没有啊。
