WMK3010S系列编码器的刻度环上的栅线是冲出来的吗

寂静回声

问








答

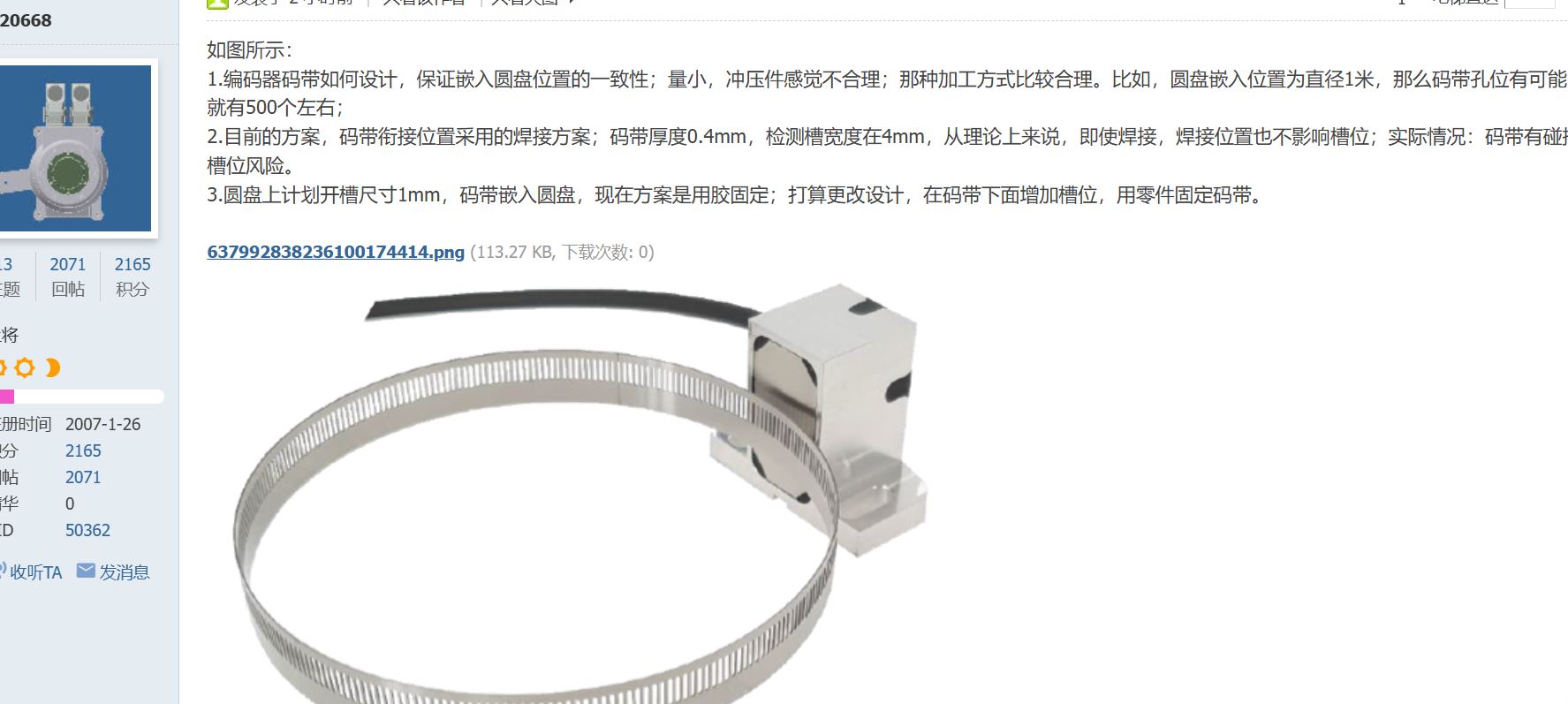

你不就想抄人家的编码器吗，图中的带钢圈的编码器是WMK3010S，这是海德汉旗下 AMO 品牌的电感式增量型主轴编码器，本身为扫描头（读数头）型号，完整的编码器系统为模块化设计，由核心测量组件和配套安装附件两大类别组成。

1. 刻度带环（配套型号 WMR 3010A，又称钢带环、栅尺环）
该部件随主轴同步旋转，是位置测量的基准元件，核心组成包括：
不锈钢环形钢带本体：采用高精度光刻 + 蚀刻工艺制作，带有周期 1000μm 的增量式刻度栅线，以及单独轨道的参考标记（零位 Z 相信号基准）
钢带对接与固定结构：用于将钢带环稳定安装在主轴轮毂上，保证与主轴无相对滑动的同步旋转
2. 扫描头（读数头，WMK 3010S 本体）
该部件为信号采集、处理与输出的核心单元，内部及本体组成零件包括：
防护外壳：IP67 防护等级的金属外壳，带有安装定位槽、固定孔位，用于固定扫描头并保护内部元件
电感式扫描传感单元：基于 AMOSIN® 专利技术的线圈组件，通过微多层工艺制作在基板上的多组排列线圈，用于感应刻度带的栅线位移，生成两路相位差 90° 的原始正弦感应信号
信号处理电路板：
信号调理电路：完成原始信号的放大、滤波、整形，输出标准 1Vpp 增量接口信号
状态监测与存储单元：MCU 微控制器 + 非易失性存储器，用于采集、存储主轴转速、运行时间、工作温度等状态数据，支持最长 20 年的不间断数据存储
电源管理电路：为内部元件提供稳定供电，支持 4.5~7V DC 宽电压输入
电气接口与连接部件：带屏蔽的信号传输线缆（默认长度 0.3m，可定制），用于供电、1Vpp 增量信号输出；集成 USB 接口，用于离线下载运行状态数据
密封结构件：外壳配套的密封圈、密封垫，实现 IP67 级防尘、防水、防切削液防护


编码器对单条栅线的线宽公差、相邻栅线的间距累计误差、全周栅线的角度均匀性，有严格的精度要求。
冲压依靠凸凹模的机械配合成型，模具本身的加工精度就存在极限，且薄型不锈钢带（厚度仅 0.1~0.3mm）冲压时会发生材料拉扯、回弹、塑性变形，必然导致相邻栅线的位置偏移、形状畸变，全周累计误差会远超编码器的允许范围，直接导致细分误差超标、信号失真。
无论是电感式还是光学式扫描头，对栅线的边缘直线度、粗糙度都有极高要求，只有光滑、无畸变的栅线边缘，才能生成高正弦性的原始信号，保证后续细分的精度。冲压成型的栅线边缘不可避免会出现毛刺、塌边、撕裂，哪怕是精密冲裁，也无法达到蚀刻工艺的镜面级边缘质量，会直接导致信号正弦度变差、正交相位误差超标，在主轴高速旋转时完全无法稳定工作。

光刻 + 蚀刻是无接触的图形转移工艺，全程不会对不锈钢带施加机械应力，钢带的平面度、内应力状态始终保持稳定，热膨胀系数均匀，能与主轴钢材的热特性精准匹配。而冲压属于机械塑性加工，会在钢带内部残留大量内应力，钢带卷成环形、安装到主轴后，内应力释放会导致翘曲、尺寸变形，在主轴升温、高速离心力作用下，变形会进一步放大，直接引入周期性测量误差。
