神他妈的压电陶瓷 纳米级移动的精密机床

寂静回声

问






答

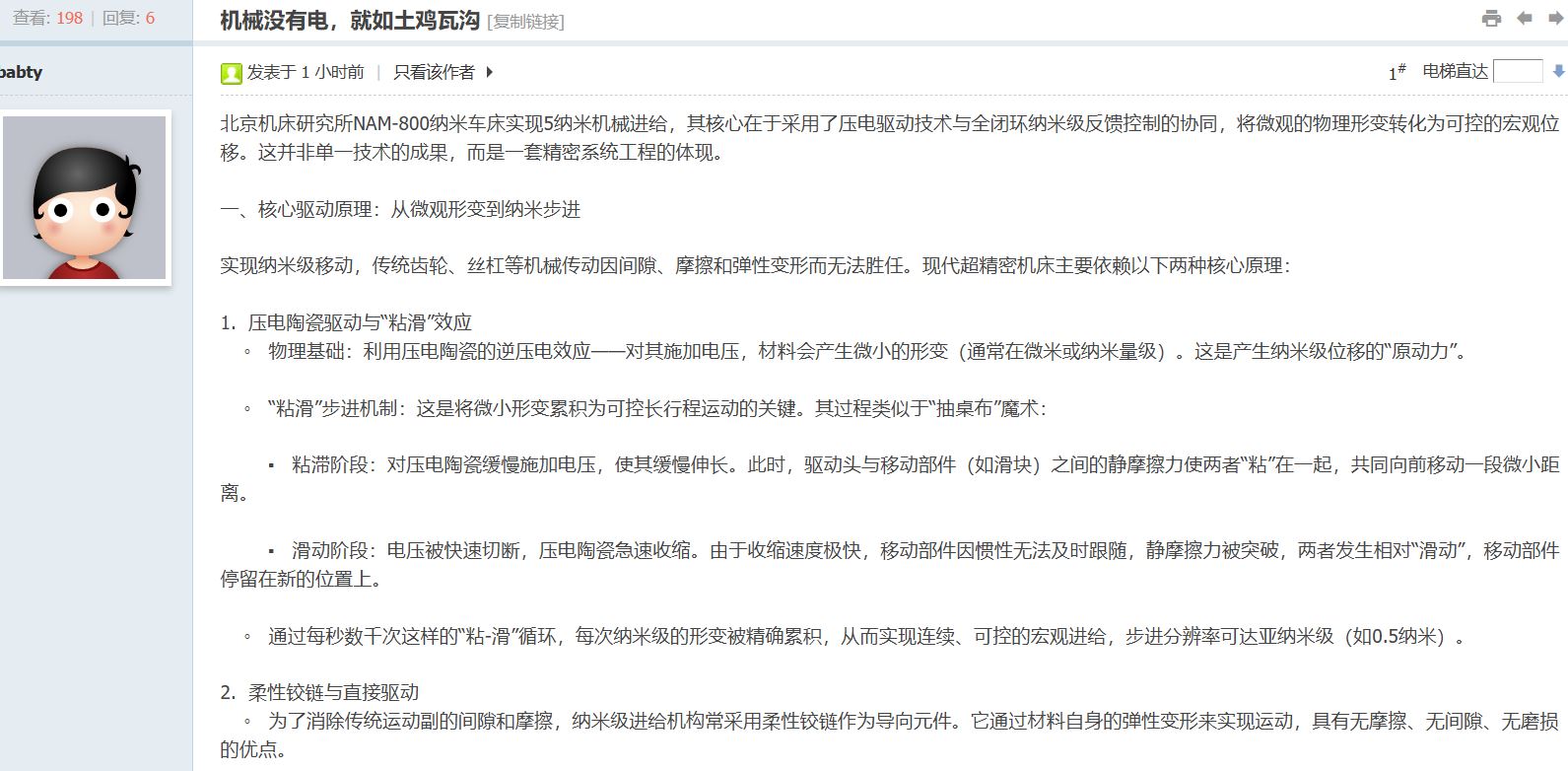

楼主称NAM-800 实现5纳米进给的核心是压电粘滑效应，与公开技术参数完全矛盾。
根据北京机床研究所发布的 NAM-800 官方资料，该车床采用直线电机对称双驱动结构 + 全气浮溜板 / 导轨作为主进给机构，配合 2.5nm 分辨率光栅尺全闭环控制实现 5nm 的控制系统分辨率，全程未采用压电粘滑驱动方案。

粘滑驱动是依靠摩擦力传动的惯性式步进驱动，刚度极低、负载能力极差，完全无法承受车床切削力，仅能用于无切削负载的微纳装调、半导体检测等场景，根本不适合作为金属切削机床的主进给机构。

楼主称称 “电压快速切断，压电急速收缩，移动部件因惯性停留在新的位置”
粘滑驱动的完整循环是「慢速升压→压电伸长→驱动头通过静摩擦力带动动子同步前进」→「快速降压→压电急速收缩→驱动头快速回撤，动子因惯性保持当前位置」，滑动阶段是驱动头回撤、动子不动，而非动子 “停留在新位置” 的模糊表述。

楼主称粘滑驱动可实现 “连续、可控的宏观进给”，但实际上粘滑驱动是步进式不连续运动，且存在摩擦非线性、低速爬行、步距一致性差等固有缺陷，无法实现超精密车削所需的平滑连续轨迹插补。

楼主称 “传统齿轮、丝杠等机械传动因间隙、摩擦和弹性变形而无法胜任纳米级移动”，混淆了普通滚珠丝杠与精密静压丝杠的性能边界。
液体静压丝杠副通过静压油膜实现无金属接触、零间隙、极低摩擦的传动，配合全闭环控制，完全可以实现纳米级进给，是当前超精密机床主流的长行程进给方案之一。

楼主将 “压电粘滑驱动” 与 “柔性铰链 + 压电直接驱动” 并列作为超精密机床的两大核心原理，二者的原理、性能、应用场景完全不同。
超精密机床的纳米级微动进给，采用的是压电陶瓷准静态驱动 + 柔性铰链机构，该方案无摩擦、无间隙、高刚度、响应快，可实现连续平滑的纳米级位移，能承受切削负载；而粘滑驱动是步进式惯性驱动，二者不能并列作为超精密机床的核心驱动原理。

楼主完全未提及 “大行程 + 纳米级精度” 的核心实现架构，错误描述 “压电驱动将微观形变转化为宏观位移”。
常规压电陶瓷的最大伸长量仅几十微米，无法直接实现机床数百毫米的宏观行程。超精密机床必须通过宏动机构（直线电机 / 静压丝杠，负责大行程快速定位）+ 微动机构（压电 + 柔性铰链，负责纳米级精度补偿）协同工作，才能兼顾大行程与纳米级精度，楼主的描述违背了压电陶瓷的物理特性。


楼主称 “数控系统（PA 系统）生成对应 5 纳米位移的极精密电压控制信号，直接驱动压电陶瓷”，完全混淆了数控系统与伺服驱动的功能边界。
数控系统（包括 PA 系统）的核心功能是轨迹规划与插补计算，仅输出数字式位置指令，而非直接驱动压电陶瓷的模拟电压信号。
压电驱动的电压信号，由专门的压电伺服控制器 / 功率放大器，根据位置指令和光栅反馈信号闭环计算生成，数控系统不直接输出驱动电压。


楼主称 “数控系统实时比较指令与反馈位置，计算并修正驱动信号”，错误分配了闭环控制的执行主体。
纳米级进给的全闭环控制，位置环、速度环、电流环的实时计算由下位机伺服控制器完成，而非上位机数控系统。数控系统的插补周期通常为毫秒级，无法满足纳米级控制所需的微秒级闭环刷新频率。

楼主将光栅尺的 “2.5nm 分辨率” 等同于测量精度。
分辨率是传感器能识别的最小刻度，而实际测量精度受细分误差、安装误差、阿贝误差、温度漂移等影响，远高于分辨率；要实现 5nm 的进给控制，测量系统的实际精度必须远高于 5nm，而非仅分辨率达标。

楼主将 “控制系统分辨率” 等同于实际定位精度。
NAM-800 公开参数中，控制系统分辨率 5nm、反馈分辨率 2.5nm，但其全行程定位精度为 ±0.2μm/400mm。
楼主错误地将 “5nm 的理论控制分辨率” 等同于 “实现了 5nm 的实际定位精度”，这是超精密领域最核心的概念混淆。

楼主同时描述了 “粘滑驱动（依靠摩擦力工作）” 和 “气浮导轨（近乎零摩擦）”，二者存在根本性的原理冲突。
粘滑驱动的核心是依靠驱动头与动子之间的静 / 动摩擦力切换实现步进，而气浮导轨的零摩擦特性，会导致粘滞阶段无法带动动子运动，滑动阶段也无法实现相对位移，粘滑驱动完全无法工作，属于严重的原理矛盾。

楼主称 “采用压电陶瓷驱动器或纳米级脉冲当量的伺服电机” 作为纳米级驱动源。
“纳米级脉冲当量” 是理论计算值，伺服电机配合传统传动机构，受间隙、摩擦、弹性变形影响，实际无法实现纳米级的物理位移。
仅靠伺服电机无法作为纳米级进给的驱动源，必须配合压电微动机构。

楼主忽略了超精密定位的核心阿贝原则，要实现纳米级的定位精度，位置测量元件必须严格遵循阿贝原则，安装在运动轴的轴线上，否则阿贝误差会远大于 5nm，哪怕光栅尺分辨率再高，也无法实现纳米级的控制精度，楼主完全未提及这一核心原则。
