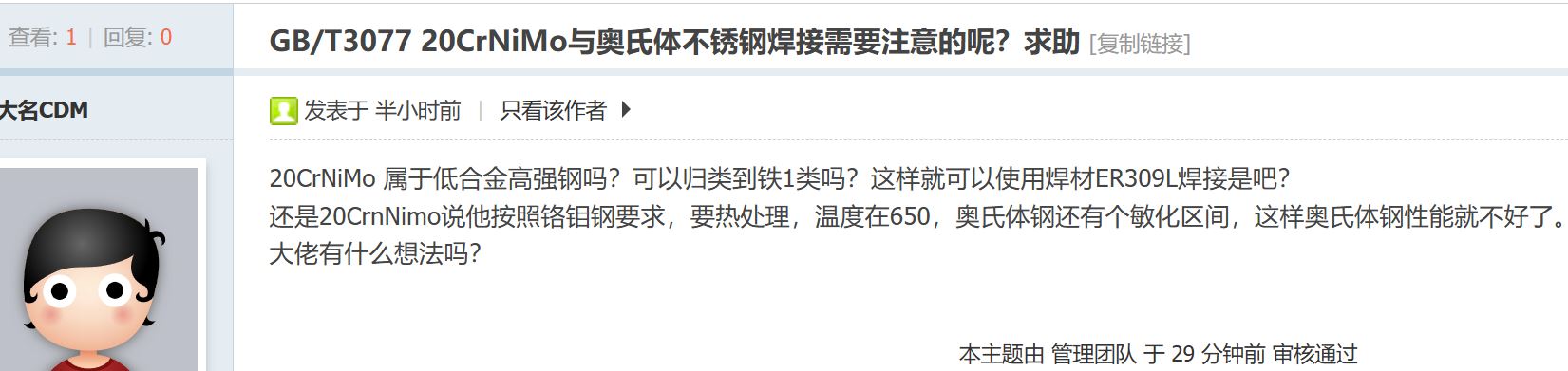

20CrNiMo钢材和ER309不锈钢焊丝

寂静回声

问





答


20CrNiMo 不属于低合金高强度钢（HSLA），它是低合金结构钢中的合金渗碳钢（GB/T 3077-2015）。
核心用途是制造齿轮、轴类等需要表面耐磨、心部强韧的零件，强度通过渗碳 + 淬火回火获得，而非低合金高强钢依靠微合金化（Nb/V/Ti）和控轧控冷实现的基体高强度。其合金总含量≈1.0%~1.7%（Cr:0.4~0.7%，Ni:0.4~0.7%，Mo:0.2~0.3%），符合低合金钢定义，但屈服强度（调质后≥540MPa）是热处理强化结果，不是 HSLA 钢的 "控轧控冷态高强度"。
"铁 1 类（Fe-1）" 确实是纯碳素钢分组这是焊接行业通用的母材分类体系（AWS A5.1/A5.5、GB/T 5117/8110）：
Fe-1 组：非合金钢（碳素钢），合金总含量 < 1%，如 Q235、20 钢、45 钢、Q245R 等
Fe-3 组：低合金结构钢 / 低合金高强钢，合金总含量 1%~10%
20CrNiMo 明确归为Fe-3 组，与 Fe-1 组的焊接工艺、焊材选择完全不同。



Fe-2 组是焊接行业最容易被混淆的分组，它的官方定义是碳锰细晶粒钢（属于非合金钢范畴，不是低合金钢），是 Fe-1（普通碳素钢）和 Fe-3（低合金钢）之间的过渡组，也是工业中用量最大的钢材组别。
一、Fe-2 组的官方定义（NB/T 47014-2023 承压设备焊接工艺评定）
这是国内焊接行业唯一权威的母材分类标准，与 AWS A5.1/A5.5 体系完全对应：
仅以锰为主要强化元素，无 Cr、Ni、Mo、V、Nb 等其他合金元素，锰含量 1.0%~1.65%，硅≤0.55%（仅作脱氧剂），合金总含量 < 1.7%
铁素体 + 珠光体细晶粒组织，强度通过锰的固溶强化和细晶强化获得，热轧态即可使用
仍属于非合金钢（碳素钢），不是低合金钢（低合金钢必须含有 Cr/Ni/Mo/V 等一种或多种合金元素）



行业中关于 Fe-2 组的 4 个致命常见错误：
错误 1：Fe-2 是低合金钢，这是流传最广的错误。根据 GB/T 13304《钢分类》，非合金钢的锰含量上限为 1.65%，Fe-2 组钢的锰含量均在此范围内，且不含其他合金元素，因此明确属于非合金钢。只有当钢中含有 Cr/Ni/Mo/V 等元素，或锰含量 > 1.65% 时，才归为低合金钢（Fe-3）。
错误 2：Q355 属于 Fe-3 组，Q355 是全球用量最大的结构钢，它完全符合 Fe-2 组的定义，仅含锰和硅，没有其他合金元素。很多人误以为它是低合金钢，是因为它的强度比普通碳钢高，但这是锰的强化作用，不是合金元素的作用。
错误 3：20Mn2 属于 Fe-2 组，20Mn2 的锰含量为 1.4%~1.8%，超过了 1.65% 的非合金钢上限，因此被归为 Fe-3 组低合金渗碳钢，焊接工艺和焊材选择与 20CrNiMo 类似，需要预热和低氢焊材，不能用普通 ER50-6。
错误 4：Fe-2 需要用 ER50-G 等合金焊丝，普通 ER50-6 焊丝的熔敷金属强度和韧性完全满足 Fe-2 组钢的要求，不需要使用含 Ni、Mo 的 ER50-G 焊丝。只有焊接 Fe-3 组低合金钢时，才需要使用合金焊丝。

焊接工艺评定覆盖规则（NB/T 47014-2023）：
Fe-2 组的焊评可以覆盖 Fe-1 组（高组覆盖低组）
Fe-3 组的焊评可以覆盖 Fe-1 和 Fe-2 组
Fe-1 组的焊评不能覆盖 Fe-2 和 Fe-3 组
Fe-2 组的焊评不能覆盖 Fe-3 组


ER309L 焊缝的线膨胀系数比20CrNiMo高约 50%，焊接后会产生极大的残余应力，极易引发冷裂纹、延迟裂纹，拘束度大的厚板接头几乎必然开裂。
焊接热循环下，母材中的碳会快速向奥氏体焊缝扩散，在熔合线附近形成贫碳软化带和富碳硬化带，接头韧性会下降 50% 以上，疲劳寿命大幅降低，长期使用易发生脆性断裂。
ER309L 焊缝屈服强度仅≈205MPa，而 20CrNiMo 母材调质后屈服强度≥540MPa，接头会在焊缝处发生低应力断裂，完全达不到设计要求。
ER309L 的唯一异种钢适用场景它只能用于不锈钢与碳钢 / 低合金钢的异种钢焊接（如 304 不锈钢与 Q235 钢的连接），且仅适用于非承载或低承载接头。
手工电弧焊 E5015-G（J507NiMo）、E5515-G（J557NiMo） 必须用低氢型焊条，350℃烘干1小时。

气体保护焊 ER50-G（含 NiMo 型，如 ER50-NiMo）、ER55-G 不能用普通 ER50-6，强度和韧性不足
埋弧焊 H08CrNiMoA + HJ350/SJ101 适用于厚板批量焊接。


20CrNiMo 与奥氏体不锈钢焊接，奥氏体不锈钢敏化区间标准范围是450~850℃，其中600~700℃是峰值敏化区，650℃正处于这个区间的中心。在此温度保温时，晶界会快速析出 Cr₂₃C₆，导致晶界贫铬，丧失耐蚀性。

使用普通奥氏体不锈钢（304/316）
严禁进行 650℃整体焊后热处理，否则会导致不锈钢侧严重敏化。
优先采用焊前预热 + 焊后缓冷：预热温度 150~250℃，焊后用石棉覆盖缓冷，目的是降低 20CrNiMo 侧的冷却速度，避免马氏体淬硬组织和冷裂纹。



使用超低碳奥氏体不锈钢（304L/316L）
可以进行600~650℃的焊后去应力热处理，但这不是为了避开敏化，而是因为超低碳钢碳含量≤0.03%，即使在敏化区间保温也不会析出足够的 Cr₂₃C₆导致晶间腐蚀。此时热处理的唯一目的是：消除 20CrNiMo 侧的焊接残余应力，改善接头韧性。

必须使用高镍铬的异种钢焊材，如 E309L（最常用）或镍基合金（ERNiCr-3），严禁使用与不锈钢母材匹配的 E308L/E316L，否则会因稀释导致焊缝脆化和裂纹
