神他妈的动力电池包结构设计约等于电子医疗器械的结构...

寂静回声

问







答

谁类比谁啊，你是应聘医疗器械结构设计还是动力电池包的结构设计。

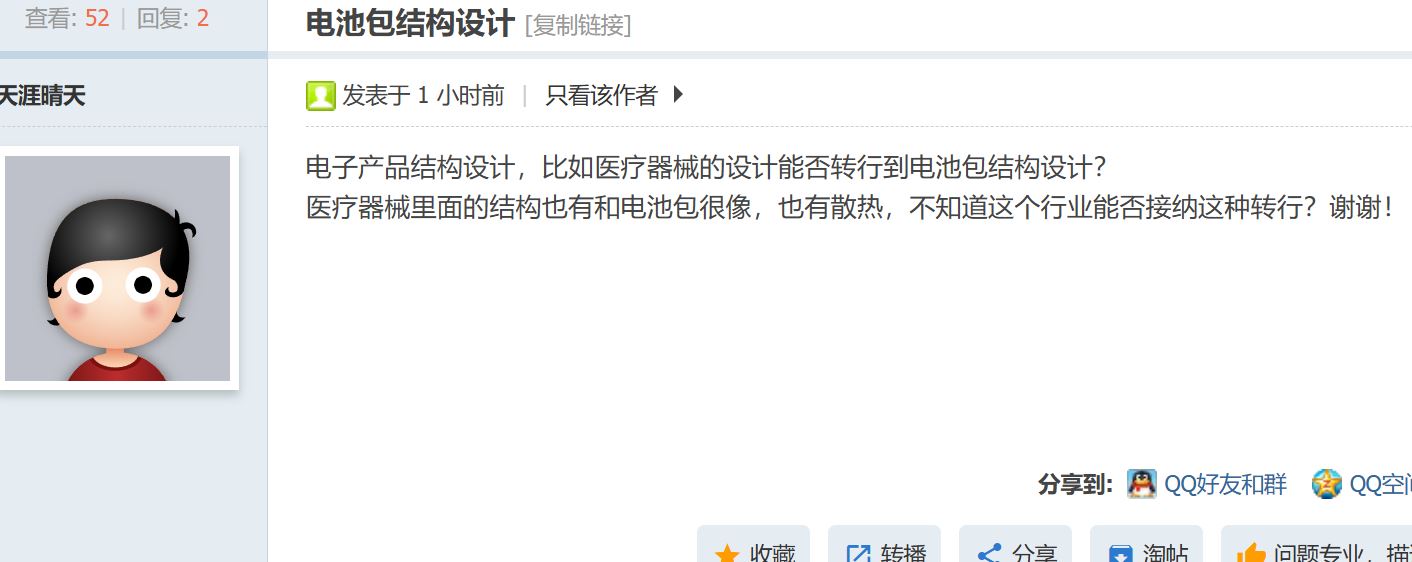

楼主看到的 “都有壳体、都有电子元件、都要散热”，只是最表层的皮毛。医疗器械的结构设计，是为了保障设备能稳定地完成诊疗功能，安全是服务于功能的；而车载动力电池包的结构设计，从第一笔图纸开始，就是为了给乘员造一个 “不会爆炸的移动储能安全舱”，功能是建立在绝对安全的基础之上的。


医疗器械的结构安全，是 「可控环境下的容错式安全」。
它的核心要求是「在预期使用场景内，不主动造成伤害，保障功能稳定」，哪怕是最高风险的有源植入类器械，失效的影响范围仅限单一个体，且有充足的干预机会。设备可以停机报警，患者可以及时就医，有完整的缓冲和补救链路。
它的使用环境是高度可控的：常温常压、无剧烈冲击振动、无极端温变、无腐蚀性介质，绝大多数工况是稳态、可预判的。
它的安全标准（ISO 14971 医疗器械风险管理、GB 9706 医用电气设备系列标准），核心是 “风险可控、可追溯、可补救”，而非 “零失效、零次生灾害”。



医疗器械的热管理，本质是 「稳态工况下的元器件控温」
核心目标只有一个，保障芯片、光源、传感器等电子元件，在连续工作的稳态工况下，温度维持在额定范围，避免过热导致功能失效。
热流密度低、工况稳定、环境波动小，哪怕散热设计略有偏差，最坏的结果就是设备宕机，不会产生次生灾害，更不会有连锁式的灾难性后果。



医疗器械的结构设计，是功能优先，约束宽松。
核心目标是实现诊疗功能、满足人机工程、适配灭菌要求，空间、重量的约束极宽，有充足的余量做防护、做冗余。
强度要求仅需满足正常使用和运输跌落，无需面对长期疲劳、极端冲击，结构设计的核心是 “实现功能”，而非 “在极限约束下守住安全底线”。



而车载动力电池包的结构安全，是 「极限工况下的零容错安全」。
它本身就是整车最大的危险源，且直接安装在乘员舱正下方 ，和司乘人员只有一层钣金的距离。一旦结构失效，直接触发电芯内短路、热失控，几秒内就会释放上千度的高温火焰、剧毒可燃烟气，留给乘员的逃生时间往往只有 3-5 分钟，没有任何补救和缓冲的机会，失效代价就是车毁人亡。
它要面对的是全生命周期内不可预判的极端工况，比如高速碰撞、侧面柱碰、底部托底穿刺、海水浸泡、-40℃~60℃的极限温变、几十万次的路面振动疲劳、快充时的瞬态大电流发热，甚至是车祸后的二次挤压、火烧。这些工况，是医疗器械一辈子都不会遇到的。
它的安全标准（GB 38031 电动汽车用动力蓄电池安全要求、ISO 6469电动道路车辆—安全规范 、 C-NCAP全称China-New Car Assessment Program，中国新车评价规程/E-NCAP Euro-NCAP全称The European New Car Assessment Program，欧盟新车安全评鉴协会，E-NCAP一直是行业的标杆。E-NCAP要求的要求更高更严格，C-NCAP、J-NCAP都是以E-NCAP为风向标进行改进。是强制要求 “失效不蔓延、不起火、不爆炸、不触电”，是红线级的零容错，没有 “可调整、可补救” 的空间。



动力电池包的热管理，根本不是 “散热” 两个字能概括的，它是一套全生命周期的热安全防护系统，和医疗器械的设计逻辑完全背道而驰。
它要兼顾全场景的热控，既要冬天 - 40℃的低温预热，也要夏天暴晒后的高温散热，还要应对快充时几十千瓦的瞬态发热，是宽温域、强瞬态的控温需求，而非医疗器械的稳态控温；
它的核心刚需，是热失控阻断与热蔓延防护，这是医疗器械完全没有的设计命题。一旦单个电芯发生热失控，结构设计必须把热量、火焰、高压完全锁死在单个单元内，绝对不能蔓延到整个电池包，国标强制要求至少 5 分钟的逃生时间，这是电池包结构设计的核心红线；
同步要解决的还有高压绝缘、防水防凝露、防腐防护，电池包的 IP68 是长期水下浸泡的密封要求，而非医疗器械的 IPX4 防泼溅；数百伏的高压系统，结构设计稍有疏漏就会导致乘员触电，这也是低压医疗器械完全无需面对的风险。



动力电池包的结构设计，是螺蛳壳里做道场。
整车给电池包的空间边界是毫米级的，结构设计既要在有限空间里塞下最多的电芯、提升续航，又要把重量降到最低，额外重量会直接反噬续航和整车操控；
必须同时满足整车碰撞的刚性要求，正面碰撞、偏置碰撞、侧面柱碰、底部托底冲击，电池包壳体不能变形侵入乘员舱，不能漏液、不能起火、不能断高压；
还要满足全生命周期的疲劳可靠性，整车要跑几十万公里，经历几十万次的路面振动、颠簸冲击，结构不能开裂、连接不能松动、密封不能失效，这和医疗器械仅需通过运输环节的振动测试，完全不是一个量级。
