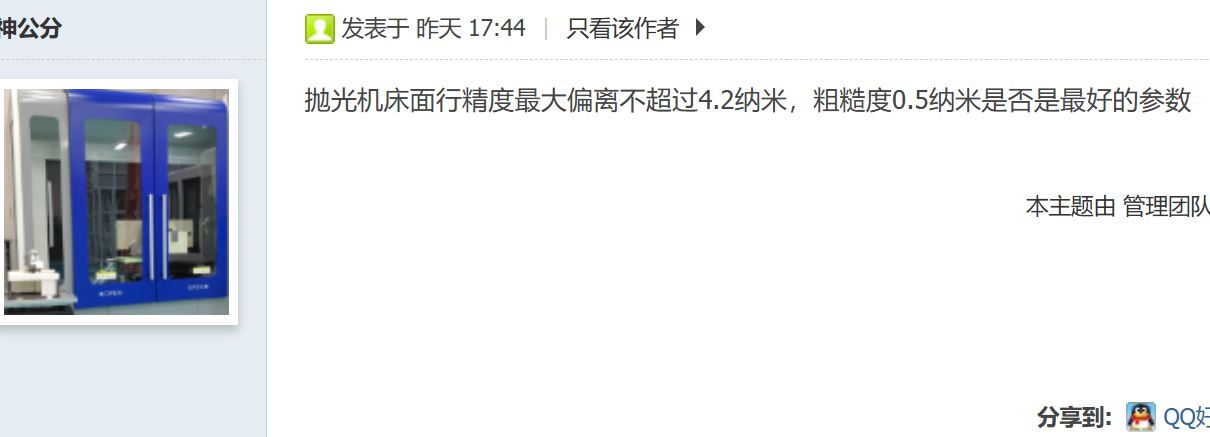

面形精度最大偏离不超过 4.2 纳米是个啥玩意

寂静回声

问







答

面形精度和表面粗糙度描述的是光学表面完全不同空间波长范围的误差，二者没有必然的 "上限约束" 关系
面形精度PV值是整个表面相对于理想几何形状的宏观偏差，表面粗糙度 (Ra/Rq)是表面微观的凹凸不平。

PV值（Peak-to-Valley）是表面最高点与最低点之间的高度差，计算直接取最大值减最小值。简单直观，反映"极端偏差"。


RMS值（Root Mean Square）是所有测量点偏差值的均方根，计算各点偏差的平方和的平均值再开方。统计平均偏差，反映"整体质量"。



磁流变抛光的 "柔性磨头" 特性使其能够同时独立控制不同尺度的误差：
大尺度面形误差：通过计算机控制的驻留时间算法，精确控制不同位置的材料去除量来修正。
小尺度粗糙度：通过磁流变液中均匀分布的纳米磨粒的微切削作用来改善。


"面形精度最大偏离不超过 4.2 纳米"这个表述本身就不够明确，因为：
未指明是PV还是RMS；
未说明测量波长（通常λ=632.8nm）；
未说明测量条件（如口径、面型类型等）。
如果是PV 值 4.2nm：这已经是极高水平的面形精度，远超常规 MRF 设备的标称能力。
如果是RMS 值 4.2nm：这对应 PV 值约 20-25nm，属于先进 MRF 设备的常规水平。



从国内外主流设备厂商和研究机构的公开数据来看：
表面粗糙度能力
国产卓精艺 ZJY-NCM 系列：表面粗糙度优于 0.5nm RMS；
宇迪光学 (Yudi Optics)：表面粗糙度优于 0.5nm；
化学机械磁流变复合抛光：粗糙度 <0.50nm Ra；
碳化硅等硬脆材料：粗糙度Ra<0.5nm；
PMMA 聚合物材料：抛光至0.47nm RMS。

面形精度能力
常规水平：RMS 1/100λ(λ=632.8nm)≈6nm RMS，对应 PV 值约 30-40nm；
先进水平：RMS 1/150λ≈4.2nm RMS，对应 PV 值约 20-25nm。
