两种泵的脉动

寂静回声

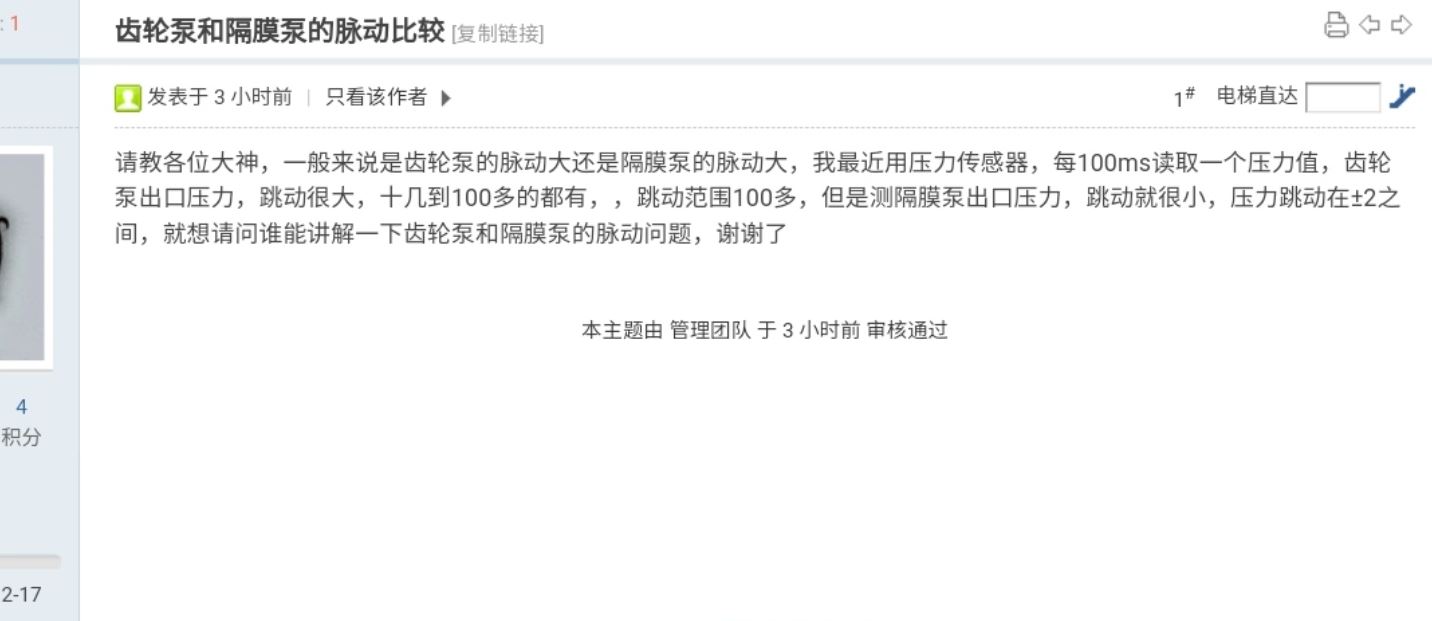

问







答

齿轮泵：流量曲线接近一条直线，因为它是旋转运动，能提供连续的排出流量。
隔膜泵：流量曲线呈现脉动式正弦曲线，因为单隔膜型号在吸入行程时是完全停止排液的。
频率和幅值是两个不同概念，齿轮泵没有缓冲结构，轮齿啮合时，会有少量液体被封闭在齿间。液体几乎不可压缩，如果泵没有加工精度足够好的卸荷槽，被封闭的油液会受到剧烈挤压，产生瞬间巨大压力尖峰。
齿轮齿数多、转速高，这类压力尖峰每秒会发生几十次甚至上百次。对你 100ms 采样一次的传感器来说，表现出来就是杂乱、大幅值的剧烈波动。

隔膜本身具有弹性，这正是读数非常稳定（±2）的核心原因。隔膜本身就像弹簧一样，能吸收电机运动带来的冲击。


齿轮泵：流量平稳，但动力学差，坚硬轮齿冲击不可压缩油液。
隔膜泵：流量有启停，但隔膜本身就是缓冲减震器。
