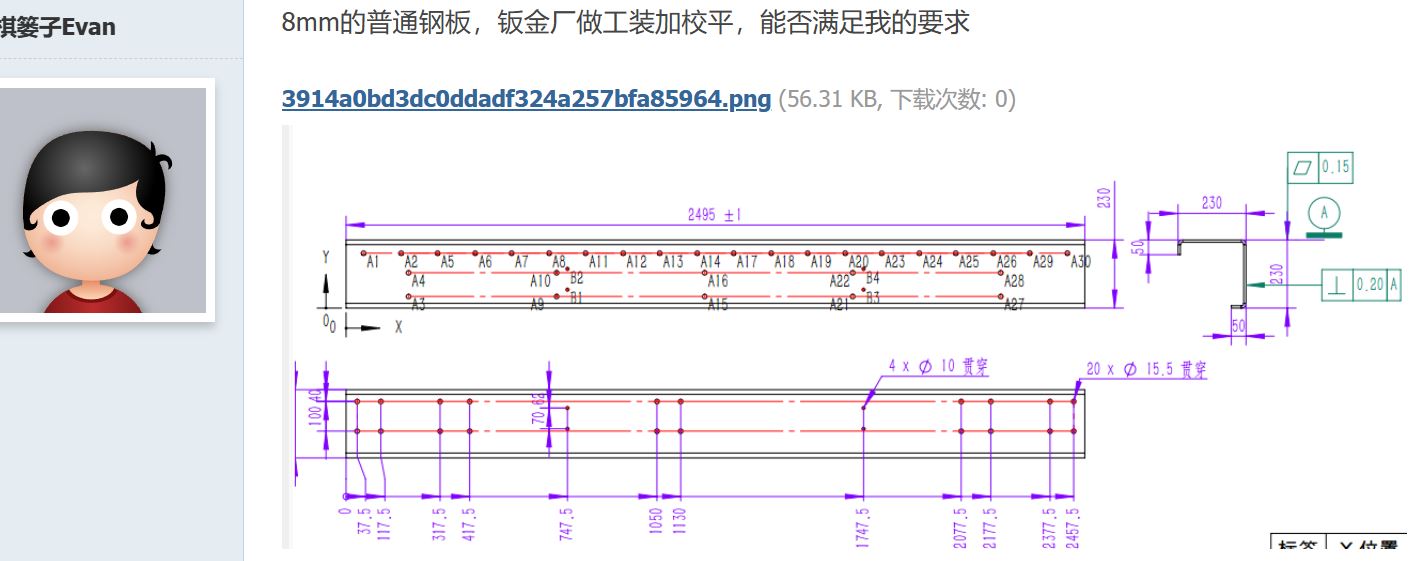

长厚钢板既要折弯 又要0.15的平面度公差要求

寂静回声

问






答
首先，原材料平面度先天不足。
GB/T 709-2019 标准中，7.1章节关于不平度的要求，表10的数据都整数以上的毫米。
7.2章节关于镰刀弯的要求，表12小于5米的钢板镰刀弯小于实际长度的0.4%，换算下来也是整数以上的毫米。
然后8mm 钢板激光切割长条料时，热输入不均匀会导致波浪变形（0.5~1.5mm/m）和端部翘曲（2~3mm），这是激光切割的固有特性，无法完全避免。
多辊矫平机只能处理平板材，Z 型折弯件无法通过。手工矫平对于 2.5 米长 8mm 厚的件，最多只能达到0.5~1.0mm的平面度，且会引入新的应力，后续仍会变形。
总结就是平面度公差要求，公差值0.15，垂直度公差要求，公差值0.2。

放弃折弯结构，改用焊接结构 + 机加工保证公差。
完全避免了长件折弯的精度难题；
焊接结构刚性远优于折弯件，后续变形小；
机加工可以稳定保证 0.15mm 平面度和 0.2mm 垂直度。
