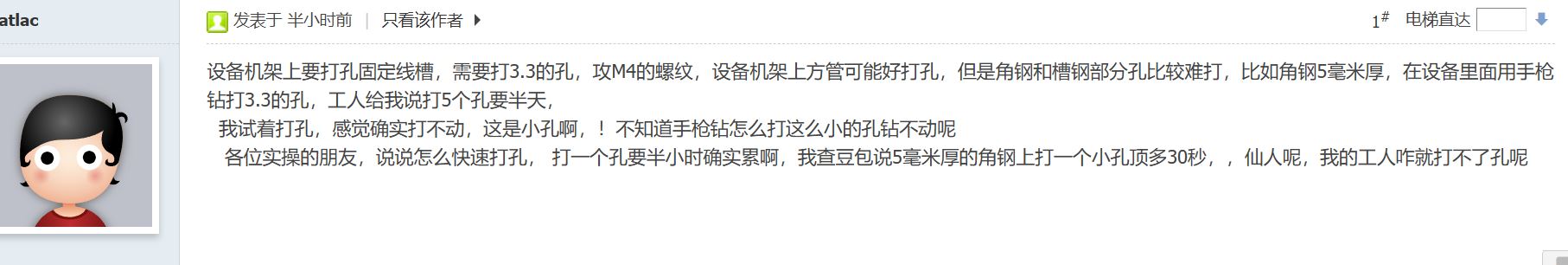

打一个孔要半小时

寂静回声

问







答

豆包的话你也信，那就是图一乐。

90%情况是钻头材质不行，普通 M2 高速钢（HSS）钻头，硬度仅 HRC62-64，遇到角钢表面的热轧氧化皮（Fe₃O₄，硬度 HRC55-60） 几乎无法切削，刃口会迅速磨损退火，表现为 "打滑、冒烟、越钻越慢"。
木工钻头、建工钻头、多功能钻头：刃口角度和排屑设计完全不适合金属，会直接崩刃。


首选直柄短刃含钴麻花钻（DIN 1897 标准，M35 材质，HSS-Co 5%）
含 5% 钴的高速钢，硬度 HRC66-68，能轻松切削氧化皮和 Q235 钢。
短刃设计（刃长仅 12-15mm），刚性提升 3 倍以上，不会弯曲抖动。
优先选TiCN 蓝灰色涂层（耐磨是金色 TiN 的 3 倍），预算充足选 TiAlN 紫黑色涂层。
国产选 "上工"、"成量"、"河一工"，进口选 "博世"、"山特维克"，单支价格 3-8 元，比廉价钻头耐用 10 倍以上。


手枪钻的正确设置：
小钻头必须用最高速，3.3mm 钻头的理想转速2000-3000 转 / 分钟。
最低500W 以上有线手枪钻，300W 以下的家用电钻扭矩不足，根本打不动钢。

角钢表面光滑且有氧化皮，钻头直接钻会打滑跳动，刃口在几秒钟内就会磨坏。正确步骤：
用中心冲和锤子打出一个深 0.5-1mm 的中心坑（没有中心冲用大号水泥钉代替）；
用 3.3mm 钻头对准中心坑，先轻压电钻打出一个浅窝，确认不跑偏后再正常进给。

小钻头的切削原理是 "自进给"，过大的压力会导致钻头弯曲、崩刃。

3.3mm 小孔排屑极差，每钻 2-3mm 必须提钻排屑一次，否则铁屑会堵在孔内憋断钻头
必须使用切削液，哪怕是自来水也可以，干钻会使钻头温度升至 600℃以上，10 秒内就会退火变软
