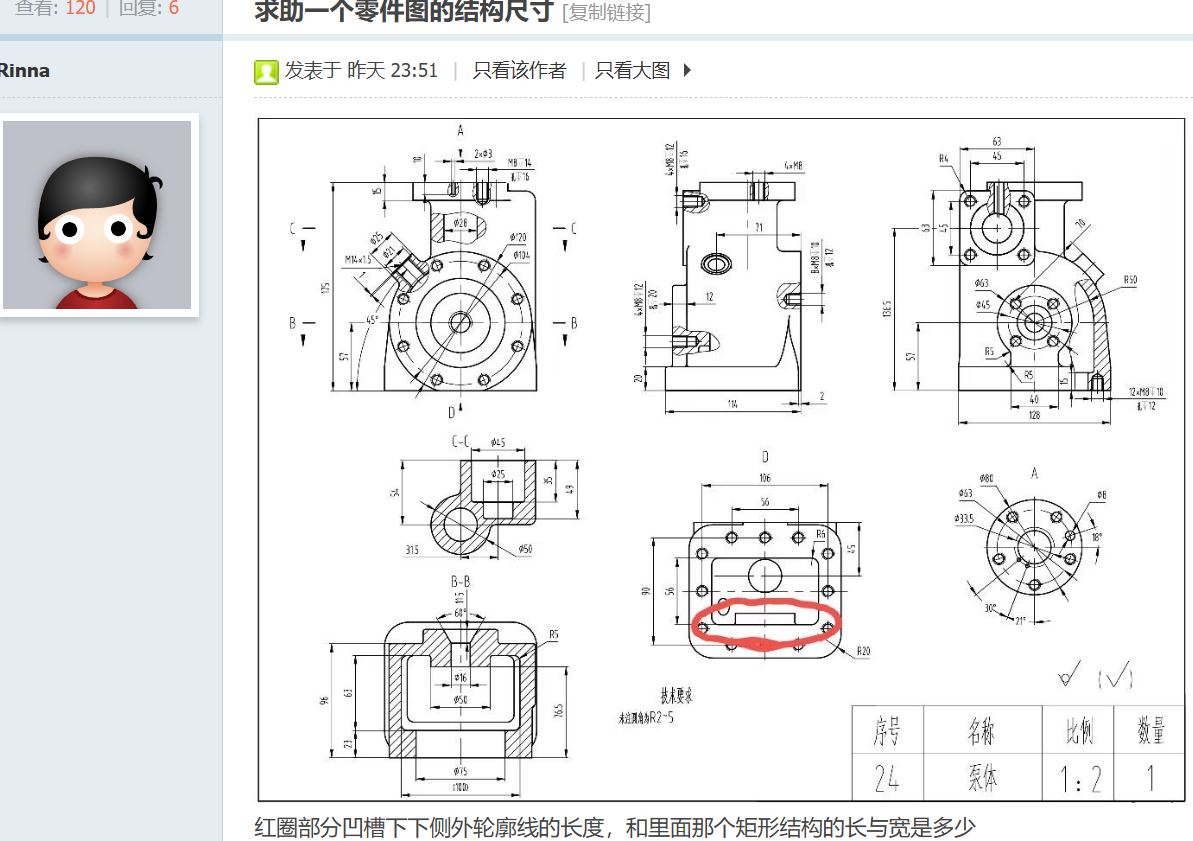

图纸这么差 找不到对应尺寸

寂静回声

问







答
现在画图的识图能力这么差吗？

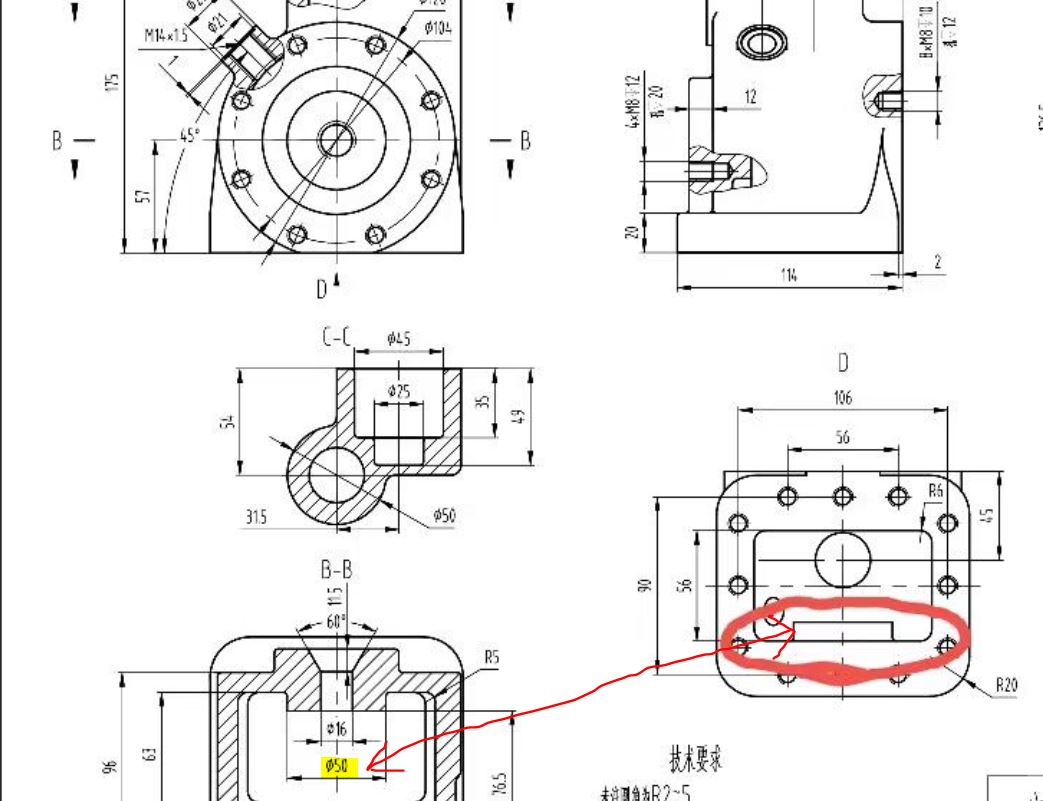

观察主视图、B-B剖视图和D向向视图，就能知道，那个直径50的圆柱台，就是楼主口中的凹槽的轮廓尺寸，而且那是个凸台。

当然原图也不规范之处，比如最右侧的视图，明显是主视图的后视图。
但直接这么画就不行，因为别人不知道这是从哪个方向的投影，所以合理标注应该在左视图的左侧加个箭头，并写上英文字母，比如H，然后最右侧的视图的上方，写上H向。
从C-C剖视图上看，对应主视图的内圆角部分，少画一条相贯线。画上这条相贯线，别人才知道那个位置是左圆柱面和右平面通过内圆角形成的过渡。
你不画那条相贯线，还以为都在一个平面上呢。
从这个角度说，左视图也应该有条相贯线。
而且还缺了个俯视图，A向的向视图不是俯视图，是个局部向视图。

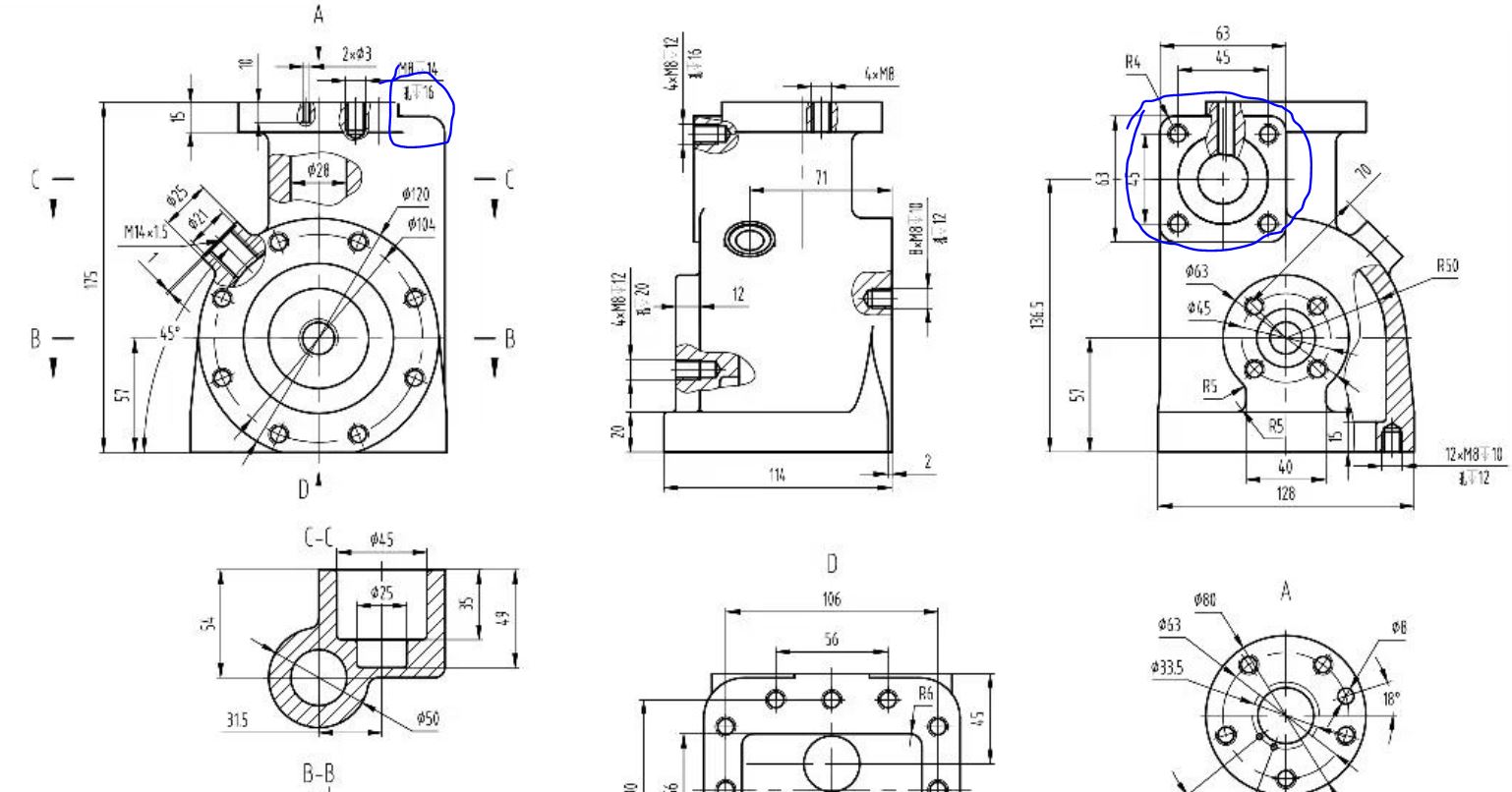

如果A向的向视图是个俯视方向的视图，那主视图画蓝圈的部位和最右的视图画蓝圈部位，就应该投影到A向的向视图上。
但事实上A向的向视图里除了个法兰的投影之外，没有其它形状，所以断定这个局部向视图。
