比例阀在混乱电路控制下啸叫

寂静回声

问






答


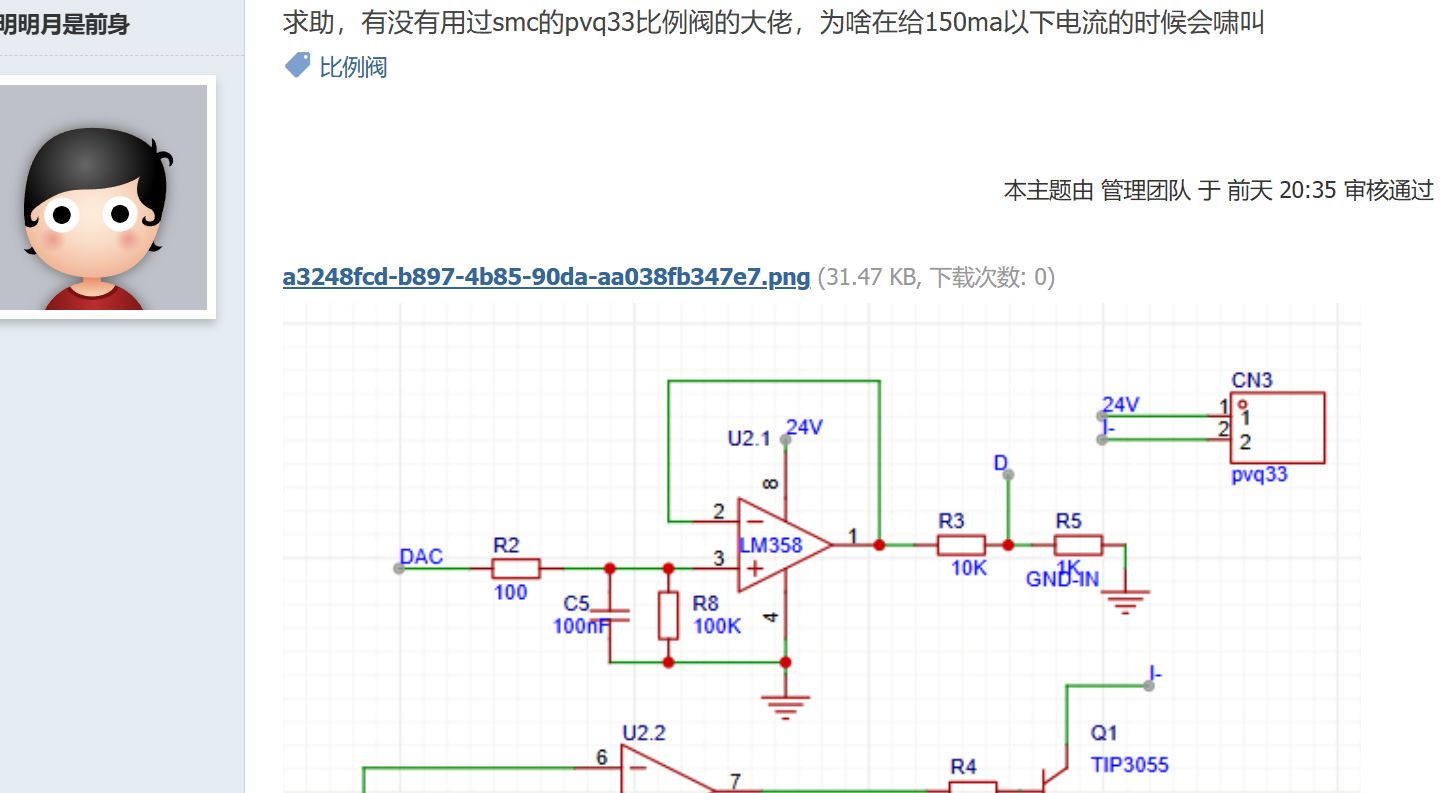

该电路本意是设计 "DAC 电压→电压缓冲→恒流驱动" 的比例阀控制回路，但实际布线和逻辑完全混乱，尤其在低电流区（150mA 以下）会出现剧烈的电流振荡，直接驱动阀芯产生高频啸叫。

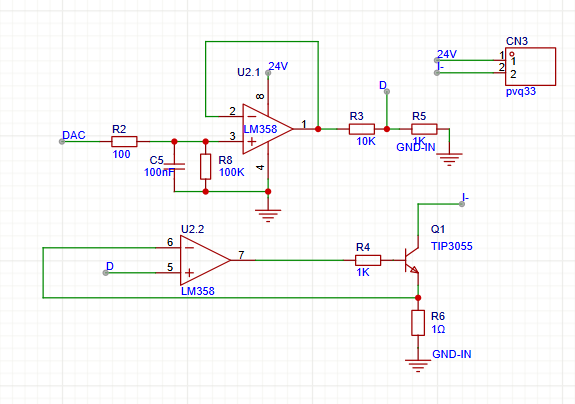

原理图将 U2.2 的反相输入端（6 脚）同时连接到了同相输入端（5 脚 / D 点）和电流检测电阻 R6 上端（Q1 发射极），导致 D 点、5 脚、6 脚、R6 上端四点直接短接。

运放失去 "虚短" 的电流负反馈基础，无法实现恒流控制，线圈电流完全不受 DAC 设定值约束。
电流检测信号被强制钳位到设定电压，同时设定电压又被发射极电压拉偏，形成不稳定的正反馈环路。
低电流下运放工作在非线性区，电流波动幅度占比可达设定值的 30% 以上，阀芯受到剧烈的交变电磁力，产生高频啸叫。



感性负载（阀线圈）缺少续流二极管
PVQ33 线圈特性：电感量约 30-50mH，电阻 24Ω，是典型的大功率感性负载。
无续流二极管时，Q1 工作在放大区（线性调节电流）时，线圈会产生数百伏的反向电动势，在电路中形成10kHz 以上的高频电压尖峰。
这些尖峰直接叠加在驱动电流上，使阀芯产生超高频振动，啸叫声尖锐刺耳。
低电流下 Q1 导通电阻更大，纹波电压在阀芯驱动力中的占比更高，啸叫比大电流区更明显。
长期工作会击穿 TIP3055 的集电极 - 发射极结，导致管子永久性损坏。



U2.1 虽然是标准电压跟随器（负反馈，你之前提到的 "正反馈错误" 是误解），但 LM358 是非轨到轨运放，单电源 24V 工作时输出低电平最小约为 0.2V
对应到电流输出：0.2V 设定电压对应 Iout=0.2V/11/1Ω≈18mA，也就是说0-18mA 存在完全死区。
18-150mA 区间输出线性度极差，电流呈阶梯式跳跃，阀芯会出现 "爬行" 现象，表现为低频嗡嗡声或啸叫。



即使电路完全正常，PVQ33 在 150mA 以下小开度区域也可能出现啸叫，这是滑阀式比例阀的固有特性：
小流量喘振与液动力振荡
低电流下阀芯开度仅为几十微米，阀口节流作用极强，流体通过时会形成高速射流。
射流的附壁效应和涡旋脱落会对阀芯产生交变的轴向液动力，当液动力频率与阀芯固有频率（通常 500-2000Hz）重合时，会产生共振啸叫。



气穴与空化现象
小开度下阀口前后压差可达系统压力的 90% 以上，当阀口下游压力低于液压油的饱和蒸气压时，会产生大量气泡。
气泡随流体流动到高压区时会瞬间破裂，产生强烈的冲击波和高频噪声，这是液压系统最常见的啸叫来源之一。



阀芯卡滞与摩擦力波动
阀芯与阀套之间的微小杂质、磨损或配合间隙不当，会导致低电流下阀芯驱动力不足以克服摩擦力的波动。
阀芯会出现 "停顿 - 跳跃" 的爬行现象，表现为间歇性的啸叫或咔嗒声。
