螺栓联接中的矩形螺旋弹簧

寂静回声

问






答

看来楼主看的还不甚仔细，那加的可不是普通的螺旋弹簧，那是矩形螺旋弹簧。
矩形预紧弹簧靠持续提供稳定的轴向预紧力实现主动防松，它的工作行程也许只有几毫米，即使螺栓连接系统发生微小的相对位移，也能始终保持足够的夹紧力，从根源上杜绝松动的发生。

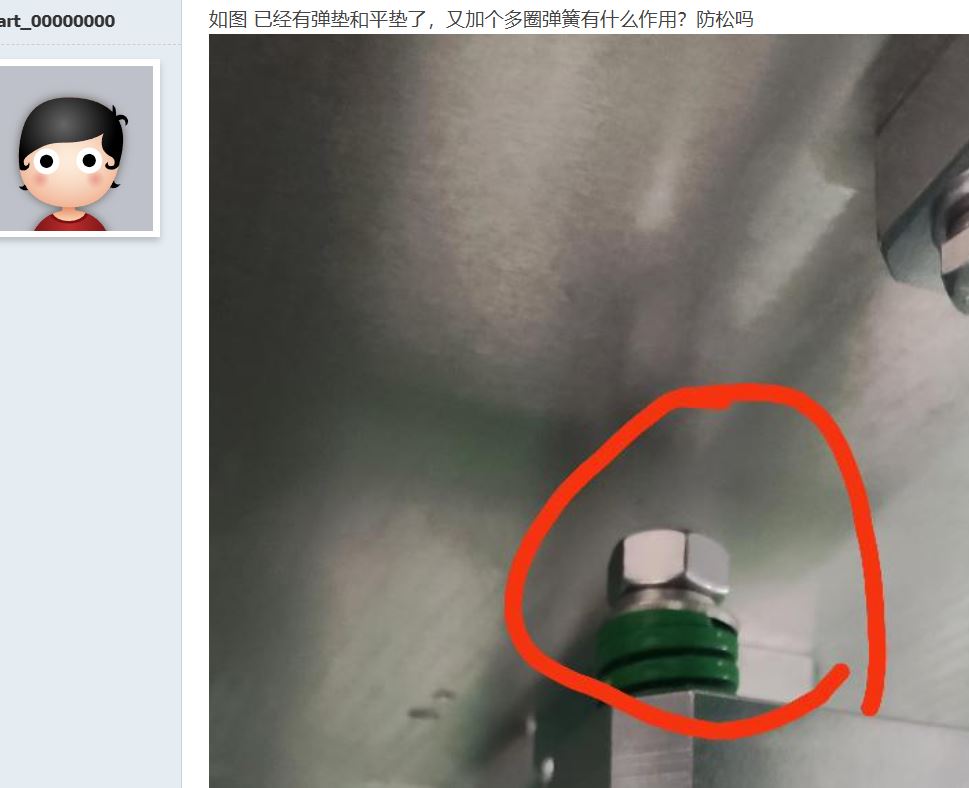

从图中可以看出，这个弹簧有 2 圈有效圈数，如果那个螺栓孔是沉孔，弹簧的有效圈数会更多，适配了温度变化（金属热胀冷缩）和载荷波动带来的微小位移需求。

从图片的螺栓背景看，所有零件都做镀硬铬处理，说明这台设备的工况是高精密、高洁净、高耐磨的应用。

连接精度要求高，不允许螺栓有任何小的位移，否则会影响设备精度。
维护周期极长，要求一次安装后稳定运行数年，期间无需重新紧固。



矩形预紧弹簧预紧力波动小于 5%，能长期保持连接刚度和精度。
疲劳寿命可达 10^7 次以上，远高于设备的设计寿命。
