问题来了，宇宙第一的转台为什么只去鸡窝那个傻逼云集的地方吹B呢，结果基本盘根本不相信。


完全没交代这些关键条件：
测试时是否带载、载荷多大、惯量多大、转速多少、控制器参数是什么、传感器分辨率是多少、是否做过滤波、温度是否稳定、是否预热、是否做过零点补偿。
少了这些，图上的数值几乎没有可比性。高精度转台的性能，离不开测试条件，脱离条件单独晒图意义不大。


x 轴刻度非常拥挤，图例、轴标题、数据线都像是直接从软件默认样式里导出来的，缺少工程报告常见的说明：采样频率、测量链路、滤波方式、统计口径。
真正规范的测试报告不会只放这么一张“看起来很厉害”的图。


真正有价值的步进测试，通常要看：上升时间、超调、稳态误差、整定时间、重复性。
这张图基本只是把一串噪声曲线压在阶梯命令上，没有把这些关键动态指标单独提出来，所以更像“展示原始波形”，而不是完整的性能验证。



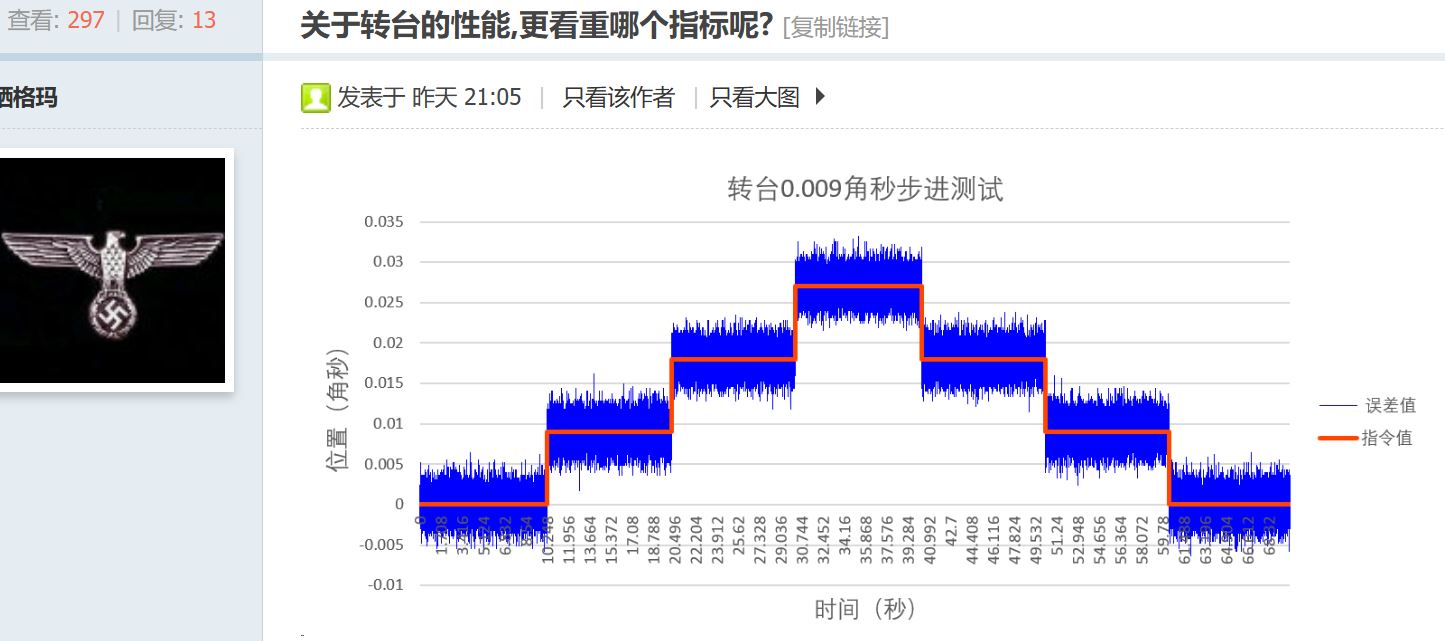

图例标注蓝色为误差值、橙色为指令值，但二者同步阶梯式升降、数值量级完全相当，这直接违背了「位置误差」的基本定义：
位置误差 = 实际位置 - 指令位置，是一个偏差量，其曲线应始终围绕 0 值上下波动，不会随着指令位置的升降而整体平移。
图中蓝色曲线与橙色指令同步走阶梯，数值和指令位置同量级，说明蓝色本质是实际位置反馈值，而非误差值。

发布者要么对精密测试的基础概念认知错误，要么是故意混淆：把实际位置曲线标成误差值，很容易误导观者误以为 “误差只有毫角秒级”，但真实的位置误差其实是蓝色带相对于橙色线的波动量。


标题标称「0.009 角秒步进」，但从曲线可以直接观测：
单步指令增量约 9 毫角秒，而每一段内实际位置的随机波动峰峰值也接近 8~9 毫角秒，步进量和自身位置不稳定度基本在同一量级。
这种情况属于典型的「在噪声里分辨步进」：通过长时间采样的统计均值能看出台阶，但单次定位的不确定度并不比步进量更小。工程上，最小步进的前提是 “步进量显著大于定位噪声”，否则这种 “能走一步” 只具有演示意义，没有实际的定位精度价值。


曲线包含正向步进（上升）和反向步进（下降）两个过程，同一目标位置下（如 0.009 角秒、0.018 角秒），正向与反向的实际位置均值几乎完全重合，观测不到任何滞环特征。现实中，任何实体机械转台都必然存在滞环。

哪怕是气浮、磁悬浮这类无接触轴承的超精密转台，也会因摩擦力矩、电机齿槽效应、结构柔性变形，产生毫角秒级的反向滞差；
普通机械轴承转台的回差、滞环更是远大于这个量级。
完全无滞环的位置响应，在真实硬件中几乎不可能实现，该特征高度指向数据为仿真生成，或经过了刻意的修正抹平。



全段 70 秒的测试中，每一段的位置噪声都呈现出高度均匀的 “白噪声” 形态，幅度完全一致、无低频基线漂移、无周期性纹波、无环境干扰尖峰。
而真实的毫角秒级测角场景，一定会带有真实物理世界的特征：
温度缓慢波动带来的基线漂移（哪怕 0.01℃的温度变化，也会引发结构热变形，产生毫角秒级偏移）；
电机、驱动器引入的特定频率纹波；
环境振动、气流带来的随机冲击尖峰；
传感器本身的量化噪声特征。
图中噪声过于 “干净、规整、统一”，更符合软件生成随机数叠加的仿真数据，而非真实设备采集的结果。



0.009 角秒（9 毫角秒）属于毫角秒级超精密范畴，要实现并测量这个量级的精度，对环境、设备的要求极其苛刻：
环境温度稳定性需达到 ±0.01℃级别；
必须搭配专业隔振平台，隔绝地面微振动；
测量设备精度必须显著高于被测对象，通常用激光干涉测角系统，分辨率优于 1 毫角秒；
还需明确转台轴承类型、负载、校准基准、采样率等核心参数。
发布者未提供任何测试前提，仅放出一张曲线来 “炫耀”，不符合精密测试的基本规范；加上曲线本身无任何环境干扰、热漂移痕迹，进一步降低了结果的可信度。
