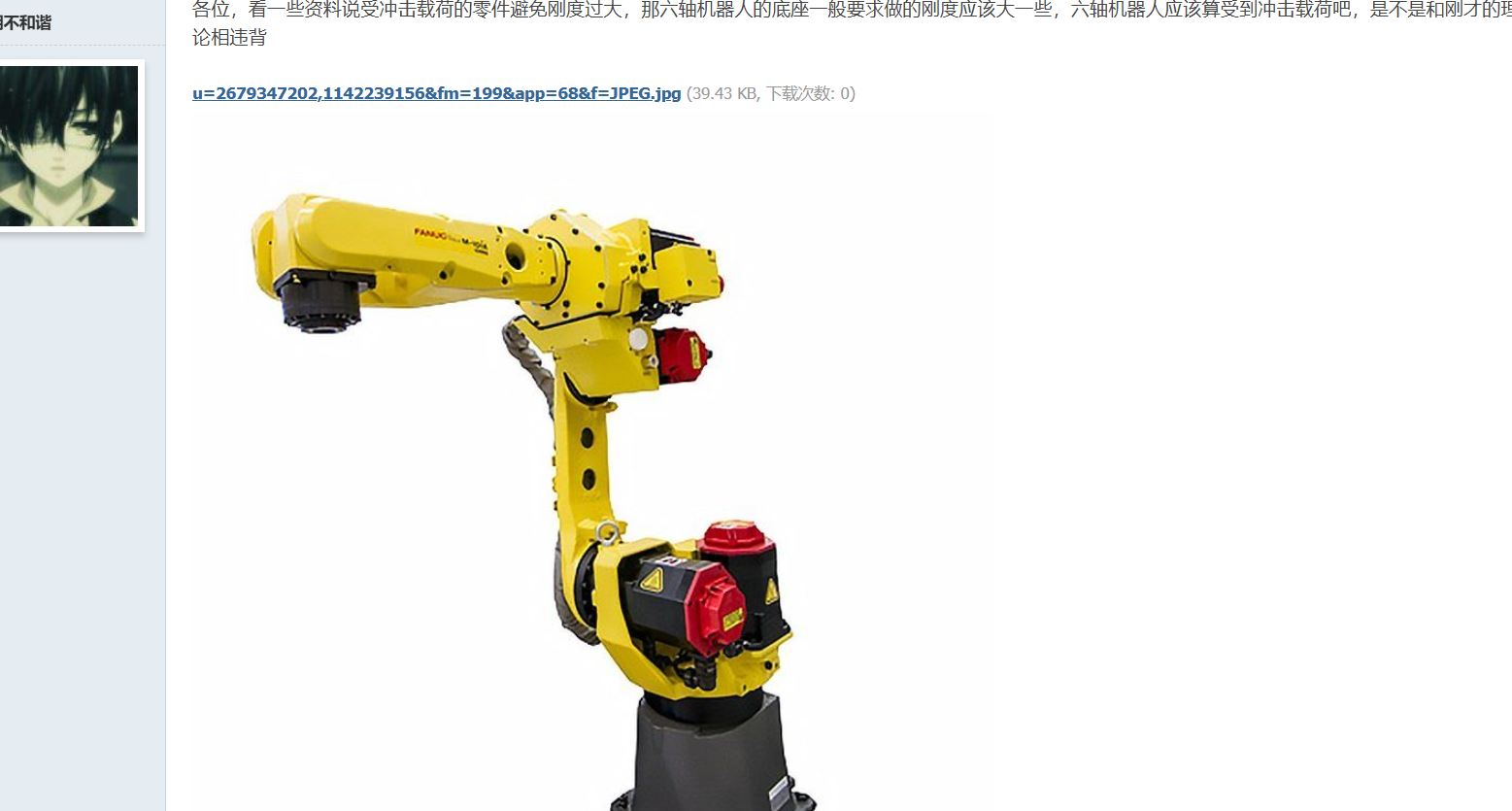

神他妈的机器人底座刚度要低以便承受冲击荷载

寂静回声

问






答


“受冲击零件不宜刚度过大” ，这条设计经验有严格的适用范围，它针对的是直接承受冲击能量、核心功能为缓冲吸能、失效模式为冲击脆性断裂的零件，比如缓冲垫、弹性销、防撞挡块等。
其背后的物理逻辑是冲量定理：冲击过程的动量变化量固定，零件刚度越大，弹性变形量越小，冲击作用时间越短，接触应力的峰值就越高，越容易发生脆性破坏。

但这条原则完全不适用于以提供刚性基准、保证承载精度、抑制结构振动为核心目标的基础件。
比如冲床床身、机床立柱、压机机架，工作中都承受强烈的动态冲击载荷，但设计上都要求极高的刚度。
冲击能量由工件变形、缓冲机构、传动系统承担，基座必须保持不动，否则精度和结构稳定性都会失效。


楼主最核心的逻辑漏洞，是默认 “末端受冲击 = 底座也受同等冲击”，完全忽略了工业机器人的传动链特性。
六轴机器人是典型的串联开链 + 大减速比柔性传动结构，从末端法兰到底座，要经过 6 级关节的 RV谐波减速器、臂杆结构、伺服传动副。

业机器人减速器的减速比普遍在几十到上百，末端的冲击力、冲击力矩反向传递时，力矩幅值会按减速比大幅降低；
冲击带来的速度突变，也会按减速比被大幅抹平。
高频、尖锐的冲击能量，绝大部分在减速器的啮合阻尼、轴承阻尼、臂杆的弹性变形中被耗散为热量。
冲击载荷是典型的高频激励，而机械结构对高频振动有天然的阻尼衰减作用。当载荷经过多级传动传递到底座时，尖锐的冲击峰已经被抹平，变成了平缓的低频动态载荷，早已不属于 “冲击载荷” 的范畴。


底座是整个机器人的绝对基准，它的任何位移、变形、振动，都会无衰减地传递到末端，直接决定机器人的核心性能。
机器人的精度标定，默认底座为刚性不动的基准。如果底座刚度不足，机器人带负载加减速时的反作用力会让底座产生弹性变形，直接导致末端点位偏移。长期交变载荷还会引发安装面松动、结构疲劳，造成精度不可逆衰减。
底座刚度直接决定了整台机器人的一阶固有频率，底座刚度越高，系统基础固有频率越高，越不容易被关节启停、负载摆动激励出共振，机器人就能实现更快的启停速度、更短的循环节拍，运行也更平稳。
大负载、长臂展的机器人高速运动时，会产生很大的动态倾覆力矩。高刚度的底座与安装基础，能避免机体发生倾斜、翘曲，防止安装螺栓失效、结构失稳。


一套完整的机械系统，不同环节的设计目标完全不同，不能用单一原则套用到所有部位：
末端执行层：直接接触工件、承受冲击，需要设计缓冲与柔性机构，对应 “抗冲击不宜刚度过大” 的原则；
中间传动层：负责传递动力，同时依靠减速器阻尼、结构柔性耗散冲击能量，完成冲击的逐级衰减；
基座支撑层：负责提供刚性基准，必须追求尽可能高的刚度，才能保证整个系统的精度和稳定性。
