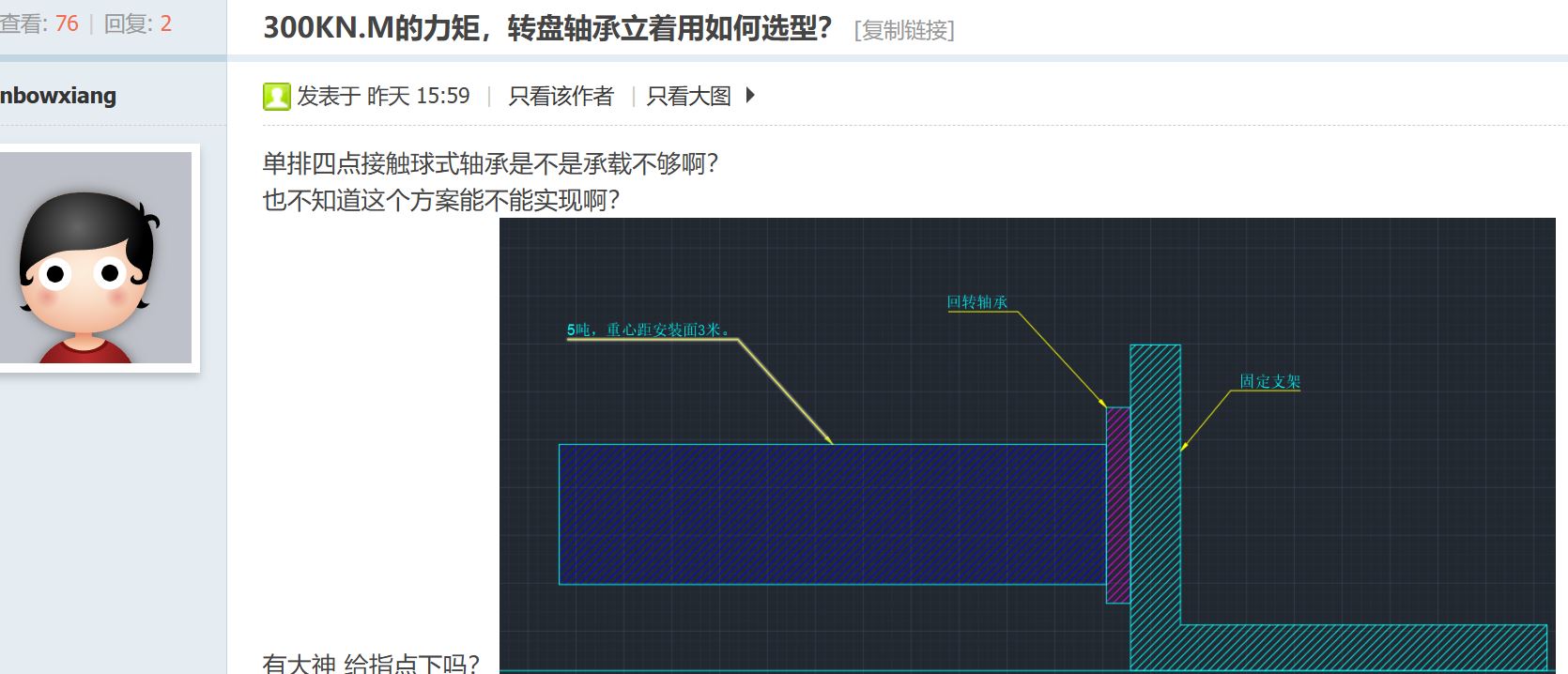

神他妈的转盘轴承立起来连接5吨重的重轴

寂静回声

问









答
首先，四点接触球轴承是径向单列角接触球轴承，其滚道用来支撑作用于两个方向上的轴向载荷。
而四点接触球型转盘轴承由内圈、外圈、滚动体和隔离块组成，钢球与圆弧滚道四点接触，能同时承受轴向力、径向力、倾覆力矩等联合负荷。
所以楼主的题目和内容说的是两种轴承，暂且认为楼主太外行导致说法上下不一，楼主要问的应该是转盘轴承。

该工况下，轴承无轴向载荷，以纯径向载荷 + 大倾覆力矩为核心受力特征，与转盘轴承 “轴线垂直、端面水平” 的标准应用场合完全不同。

单排四点接触球转盘轴承绝对不可行，属于严重偏离设计工况。
45° 接触角的沟道结构，核心设计目标是同时承受轴向力与倾覆力矩，径向承载能力是附带的、极弱的。
纯径向力作用下，钢球与滚道的接触状态完全偏离 45° 设计接触角，接触区向滚道边缘偏移，接触应力呈指数级上升，远超许用值，短期内就会出现滚道压溃、剥落；
倾覆力矩叠加后，受压侧钢球的接触椭圆会完全超出滚道边缘，发生极端边缘应力集中，保持架受交变冲击载荷，极易碎裂、卡滞；
内部游隙会被悬臂杠杆大幅放大，末端晃动量极大，完全无法稳定工作。



单排交叉滚子转盘轴承理论可实现，但工程可靠性、性价比极低。
圆柱滚子 90° 交叉排列，理论上可同时承受径向、轴向、倾覆力矩，整体刚度高于四点接触球轴承。
径向载荷仅由半数滚子承担，倾覆力矩下受拉侧滚子脱载、受压侧滚子载荷集中，滚子端面与滚道挡边的边缘应力显著升高，长期运行磨损、疲劳风险很高；
同尺寸下，交叉滚子的额定径向载荷远低于专业径向圆柱滚子轴承，要承载 300 kN・m 倾覆力矩 + 50 kN 径向力，需要选极大尺寸的型号，成本飙升；
若用标准正游隙，悬臂末端空程晃动被放大，精度极差；若定制负游隙预紧，启动力矩剧增，转动困难，滚道磨损速率大幅上升。



三排圆柱滚子组合转盘轴承是所有转盘轴承中唯一能胜任该工况的结构，但仍属于 “非标用法”。
内部三排滚子独立分工，上下两排轴向滚子承受倾覆力矩，中间一排径向滚子专门承受纯径向力，受力分工明确，滚子与滚道为面接触，承载能力、抗倾覆刚度远超前两种。
立装适应性：
径向载荷完全由中间径向滚子排承担，符合其设计受力方向；倾覆力矩由上下两排轴向滚子承担，滚道接触状态均匀，应力分布合理，是立装悬臂工况的最优转盘轴承选型。
厂家样本上的额定载荷均基于 “轴线垂直、水平安装” 的标准工况，立装后受力方向旋转 90°，滚道挡边、安装法兰的受力边界改变，不能直接套用样本参数，必须由厂家重新校核；
同承载能力下，尺寸、重量、采购成本远高于传统轴承座方案，工程经济性很差。



即使选对轴承，工程上的三大致命风险：
1. 安装基体刚度不足的连锁失效
转盘轴承的所有承载参数，都建立在 “内、外圈安装面刚性平整、无附加倾斜” 的前提上。
该工况下，147~300 kN・m 的倾覆力矩会对安装支架产生巨大的 “撬力”，若底座钢板偏薄、加强筋不足，支架的弯曲变形会直接带动轴承外圈倾斜，导致轴承内部滚子受力严重不均 —— 局部滚子过载压溃，另一侧脱载，最终出现转动卡滞、异响、轴承提前碎裂。
安装法兰在最大力矩下的角变形量，必须小于轴承自身许用角变形的 1/3~1/5，保证结构刚度远大于轴承刚度；通常需要厚钢板 + 密集放射状加强筋，焊接后做去应力处理，保证安装面平面度。
2. 游隙与弹性变形的杠杆放大效应
标准转盘轴承出厂带正游隙，用于补偿安装误差与热膨胀。立装悬臂工况下，游隙会直接转化为角偏摆空程，被悬臂长度放大：
例：轴承直径 1 m，径向游隙 0.2 mm，对应角游隙约 0.023°，3 m 悬臂末端的空程晃动量约 1.2 mm；再叠加滚子弹性变形的角偏摆，末端总下垂 / 晃动量很容易达到 5~10 mm。
若对精度有要求，必须定制 ** 负游隙（预紧）** 轴承，但预紧会大幅提升启动力矩和运行阻力，需要更大的驱动装置，同时滚道磨损速率显著上升，寿命下降。
3. 连接界面的抗剪失效风险
5 吨径向载荷全部作用在法兰连接面上，若仅靠螺栓预紧的摩擦力抗剪，一旦出现冲击、急停、振动，摩擦面极易滑移，导致螺栓受剪切疲劳断裂。
正确设计：必须在法兰配合面加工止口台阶（过渡 / 过盈配合），或布置 2~4 个抗剪定位销，由机械配合面直接承受剪切载荷，螺栓仅负责提供预紧力。


普通小厂商无能力做非标工况校核，专业大厂（罗特艾德、新强联、洛阳万达等）会直接指出方案风险，不会承接这种小批量非标应用，大概率会推荐更成熟的标准方案。

楼主的真实需求猜测是 “旋转 5 吨悬臂长轴”，本质是低速重载翻转工况，成熟方案有两种：
方案 A（保留悬臂）：选用标准重载焊接变位机回转头，内部专为悬臂倾覆工况设计，集成轴承、齿轮、驱动，标准化产品，成本远低于定制大尺寸转盘轴承；
方案 B（消除悬臂）：长轴另一端增加随动支撑辊 / 随动轴承座，彻底消除倾覆力矩，仅保留径向载荷，轴承选型和成本会大幅降低，可靠性显著提升。
