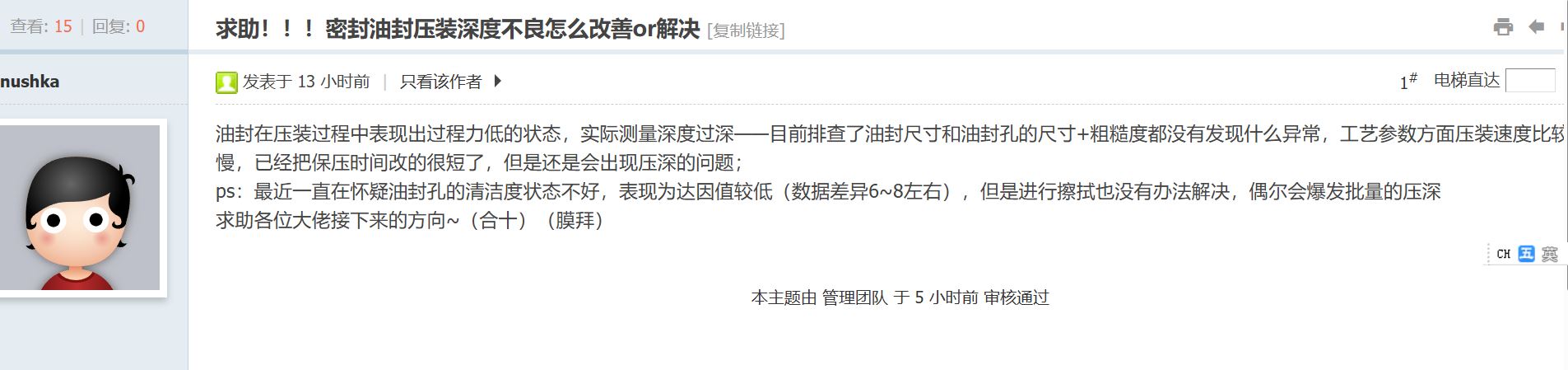

密封不好 检测金属达因值

寂静回声

问






答

达因值（表面润湿张力）的适用前提是均质、光滑、形貌稳定的薄膜 / 平面材料，核心用来评估油墨、胶黏剂的铺展附着力，而金属加工孔从底层逻辑上就不满足测试条件。
钢铁、铝合金等金属暴露在空气中毫秒级就会自发形成氧化膜（氧化铁、氧化铝），这层氧化膜本身表面能就远低于纯净金属，是材料的固有属性。测出的达因值偏低，大概率是氧化层状态差异，不是 “脏了”；哪怕洗得再干净，只要接触空气就会立刻氧化，达因值也回不到 “纯净金属” 的水平。
达因值测试的基准是光学光滑表面，而油封孔内壁有加工刀纹、凹凸形貌，达因液会在粗糙表面发生毛细渗透、局部收缩，液膜边界模糊不清，读数完全没有重复性和可比性。所谓 “相差 6~8 达因”，更可能是粗糙度、加工纹理的差异，和清洁度没有对应关系。
孔内的真实污染是切削液、防锈油、金属碎屑这类局部、不均匀的残留，而达因液测的是宏观平均表面能 —— 你没法从低达因值里区分，到底是正常氧化层，还是真的有油污。这也是为什么 “擦拭后数值没变化”：手工擦拭的接触压力只能去掉浮尘，既去不掉牢固吸附的有机分子膜，更改变不了氧化层，测不出变化是必然的。


“没发现异常” 不等于真的没问题，很多时候单看零件都在公差范围内，但极限尺寸组合会让实际过盈量接近下限、甚至趋近于零。
不能只看 “是否合格”，必须列实测数据：油封外径测圆周 3 点 + 轴向 2 个截面，孔内径对应测同一位置，计算实际过盈量，和设计值对比。
重点排查：油封外径取下偏差 + 孔内径取上偏差的极限组合，是否已经接近过盈量下限；如果孔是铰孔 / 镗孔，还要单独测孔入口处的孔径 —— 很多加工会在入口形成轻微扩口、倒角过大，导致油封刚进入时阻力极低，直接压过设计位置。


尺寸只测了直径，不代表孔的形状是合格的，形状偏差会直接让有效过盈量大幅下降：
圆度、圆柱度：孔如果呈椭圆、腰鼓形、喇叭口，油封和孔只有局部接触，实际抱紧力远低于同直径的理想圆孔，压装阻力自然偏小。
孔的垂直度：孔端面和轴线不垂直，或者压头与孔不同轴，油封压入时偏斜，相当于单边过盈、单边间隙，整体阻力骤降，同时压深会失控。


清洁度确实会影响压装，但不是 “表面能” 的逻辑，而是油污的润滑效应：
如果孔内壁残留有切削液、防锈油、乳化液，相当于给油封橡胶外圈加了一层润滑膜，摩擦系数会下降 30% 甚至更多，同样过盈量下压装力会明显变小，自然容易压深。
验证方法非常简单：用脱脂棉蘸无水乙醇 / 异丙醇彻底擦拭孔内壁，吹干后做对照压装，如果压装力明显回升，就是油污润滑的问题；如果没变化，就和清洁度无关。
别只查孔，油封橡胶外圈的脱模剂、防锈油残留也会降低摩擦系数，很多排查会漏掉这一点。



很多时候 “压力偏小” 不是工艺问题，是检测系统不准：
压力传感器校准：传感器漂移、零点偏移，会导致显示压力比实际出力小，看起来是 “力不够”，实际压装力已经超标，自然压深过深。
深度检测基准：工件定位面有没有铁屑、异物垫高？位移传感器的零点有没有漂移？如果是 “压力拐点触发停止” 的控制逻辑，阻力太小会导致力的突变拐点不明显，系统识别不到位，就会一直压到超深。



油封橡胶硬度：邵氏硬度偏低的话，橡胶外圈压入时更容易被压缩，径向抱紧力不足，阻力同步下降。
环境温度：温度偏高时，橡胶变软、金属孔热膨胀，过盈量会小幅下降，阻力也会降低。
