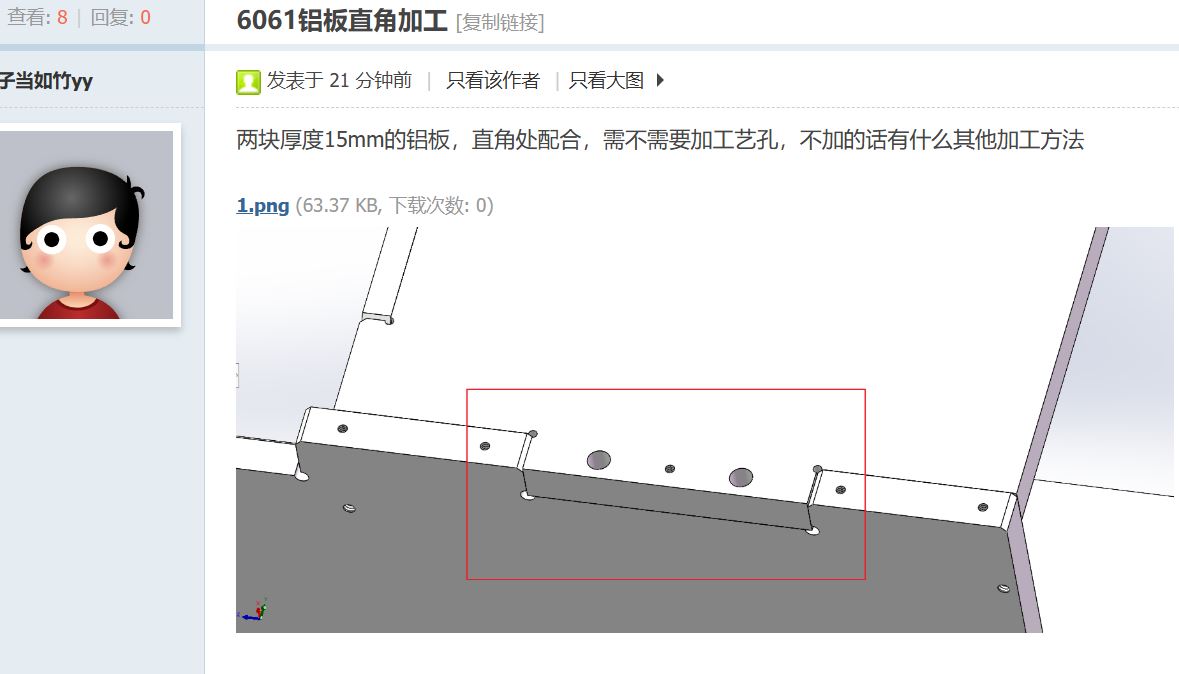

直角处配合需不需要加工艺孔

寂静回声

问








答

线切割不能加工出绝对的内直角，即完美的尖角清根，必然会留下一个微小的R角。
线切割使用的金属丝（如钼丝、镀锌铜丝等）是有一定物理直径的（通常在 0.02mm ~ 0.3mm 之间）。
既然刀具有半径，就无法进入绝对的尖角。
线切割属于电火花放电加工，电极丝与工件之间不接触，必须保持一定的“放电间隙。
在加工到拐角处时，由于放电压力、冷却液冲刷以及电极丝本身的张力问题，电极丝会发生微小的弯曲和滞后，导致内角处材料无法被完全“切透”。
快走丝/中走丝：通常内R角在 R0.08mm ~ R0.15mm 左右。通过“多刀切割（一粗多精）”和“拐角减速/清角延时”等工艺，可以尽量减小R角和残留。
当然慢走丝R角更小，但是不值得啊，也不是什么重要的模具清角。
但是你的外直角可以倒棱，切个45度直角出来，这样组装时就不互相涉及了。
