抛开 3D 视觉引导和打磨工艺去谈工作站

寂静回声

问







答

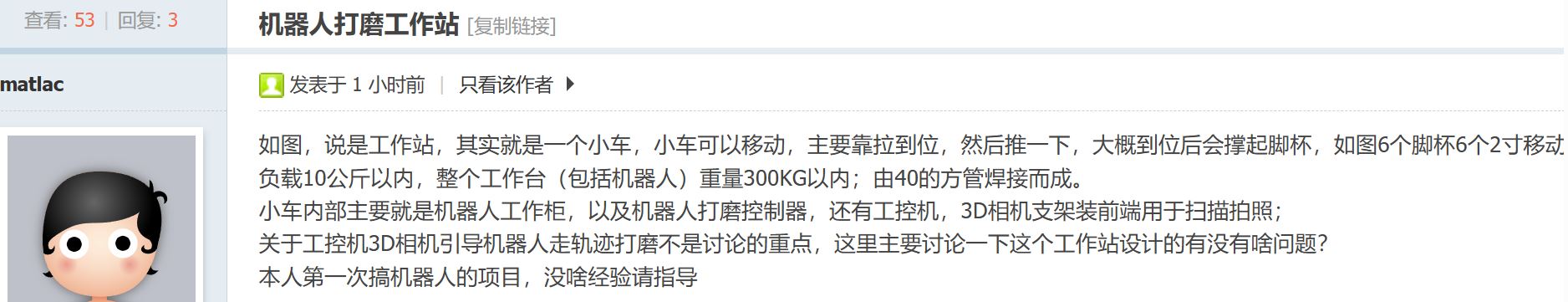

楼主把工作站本体当成 “装机器人的架子 + 轮子”，以为只要能承重、能移动就合格。
却忽略了工作站的结构、定位、防护是视觉系统、打磨工艺能够稳定运行的物理基础，二者是强关联的系统，根本不可能割裂讨论。
抛开 3D 视觉引导和打磨工艺去谈工作站设计，只会算出静态承重够、尺寸够，却完全预判不到实际投产之后的各种失效问题。

这个工作站总重 300kg 以内，用 40 方管焊接框架，静载承重肯定没问题，但打磨是典型的交变动态载荷，结构刚性不足会成为整个系统的致命短板。

常规 40×40mm 方管（壁厚 2~3mm）焊接的小型车架，台面跨度如果在 800mm 以上，一阶固有频率通常只有 30~50Hz，而打磨主轴工作转速普遍在 3000~10000rpm（对应 50~167Hz），极易激起结构共振。
共振带来的后果是双向的：一方面机器人末端跟随平台高频抖动，打磨表面出现振纹、去除量不均，甚至砂轮崩裂；另一方面固定在车体上的 3D 相机同步振动，采集的点云出现运动模糊、飞点剧增，直接让视觉重建失效 —— 这不是相机算法能解决的问题，是物理基础不合格。
工业打磨工作站的通用要求是：结构一阶固有频率高于最高打磨频率的 1.5~2 倍，40 方管框架如果不做加强筋、加厚安装板、封闭箱体设计，几乎不可能达标。


50kg 工业机器人属于串联弹性机构，自身刚度本就远低于机床，打磨时几十到上百牛的接触反力会让机械臂产生毫米级弹性变形。如果机器人底座仅简单焊接在方管横梁上，没有加厚底板、三角加强筋，底座局部的颤振会叠加机器人自身的变形，最终实际打磨深度偏差会远超工艺允许范围。
更关键的是，这种变形是位姿相关的，机器人伸得越远、姿态越偏，变形量越大，视觉系统只能识别工件静态位置，无法感知受力后的结构变形，哪怕轨迹规划再精准，落地执行都会偏。


3D 相机安装在车体前端，大概率是悬臂式支架。悬臂结构的刚性随长度三次方下降，哪怕只是几十赫兹的微小振动，传到相机端都会被放大，导致点云精度下降、重影、标定外参漂移。
很多项目静态手眼标定能做到 0.1mm 精度，一开打磨就掉到 1mm 以上，核心原因之一就是相机支架刚性不足，动态下坐标系一直在抖。


“拉到位、推一下、撑脚杯” 的定位逻辑，本质是人工粗定位，和 3D 视觉引导打磨的精度需求存在底层冲突。

普通脚杯是点接触支撑，依赖人工调平，既没有锁紧机构，也没有地面定位约束。打磨过程中的持续振动会让脚杯缓慢滑移、地坪压痕变形，导致平台水平度和高度逐渐变化，机器人基坐标系缓慢漂移，手眼标定的外参也会随之失效，可能每隔几天就要重新标定一次，完全不具备量产稳定性。
如果地面存在不平整，很容易出现 “三脚实、一脚虚” 的悬空状态，打磨时平台会出现周期性晃荡，直接放大所有末端误差。


固定工位的打磨工作站，机器人基坐标系、相机坐标系、工件坐标系是相对固化的，标定一次可长期使用。而可移动小车每次更换工位，停放位置、水平度都会有厘米级偏差，如果没有固定的地面定位销、基准靶标做二次校准，相当于每次工位变化后整个坐标体系都重置了。
哪怕有 3D 视觉做工件匹配，也只能补偿工件的位置偏差，补偿不了机器人基坐标系本身的倾斜和偏移。
而坐标转换链上的基准误差，是整个误差链的源头，会逐级放大到末端。

仅靠脚杯的摩擦力固定，没有侧向机械锁止、地面插销，一旦机器人高速运动产生惯性冲击，或者人员误碰车体，小车发生滑移，高速旋转的打磨砂轮会直接偏离轨迹，轻则打废工件、损坏设备，重则引发安全事故。

打磨现场是高粉尘、强振动、多油污的恶劣环境，这个方案的布局设计明显没有针对打磨场景做适配。

小车内部集成机器人控制柜、打磨控制器、工控机，都是高发热器件。如果车体是封闭钣金，不做专门的风道和散热设计，夏季内部温度很容易超过器件额定工作温度，导致宕机、元器件加速老化；但如果开散热孔，打磨产生的金属粉尘会持续进入柜内，金属粉尘导电，极易造成电路板短路、接口接触不良，是实打实的起火和故障隐患。
合格的打磨工作站电控柜，至少要做到 IP54 以上防护，搭配过滤棉通风或者机柜空调，这个 40 方管焊接的简易小车显然没有考虑这些。



打磨粉尘落在相机镜头上，几小时就会影响透光率，一两天就能让点云空洞率翻倍。如果没有给相机配备气幕吹扫、光学防尘罩、定期自动清洁机构，现场维护量会极其巨大，而且成像质量不可控。
同时，打磨飞溅的火星、切屑也可能直接打坏镜头表面，这都是前端支架设计必须考虑的防护点。



机器人、电控柜、3D 相机如果集中在车体一侧，整车重心偏移，脚杯撑起后平台会有隐性倾斜，既加速结构疲劳变形，也会导致打磨法向力偏差，出现一侧磨得多、一侧磨得少的问题。
另外移动工作站的线缆走线如果不合理，机器人动力线、相机数据线、打磨主轴气管随车体移动反复弯折、受振动摩擦，很容易出现屏蔽层破损、线缆断裂，导致相机数据丢包、机器人报警停机。



工作站设计和 3D 视觉引导绝不是两个独立问题，前者是后者的物理载体，载体不合格，视觉算法再强也没用。
结构振动 → 点云模糊、标定漂移 → 轨迹生成失准；
基准漂移 → 坐标转换链误差放大 → 视觉引导绝对精度失效；
粉尘干扰 → 点云噪声、空洞率上升 → 曲面重建与轨迹规划出错；
结构变形 → 实际打磨位置偏离视觉规划轨迹 → 力控都无法补偿基础颤振。
很多移动打磨工作站项目失败，根源就是设计时只算了静态承重、画了三维外形，把 “能装下所有零件” 当成了设计完成，完全没有从打磨工艺的需求倒推结构刚性、定位精度、环境适应性的指标。本质上是把打磨工作站当成了搬运小车，而不是一套工艺装备。
