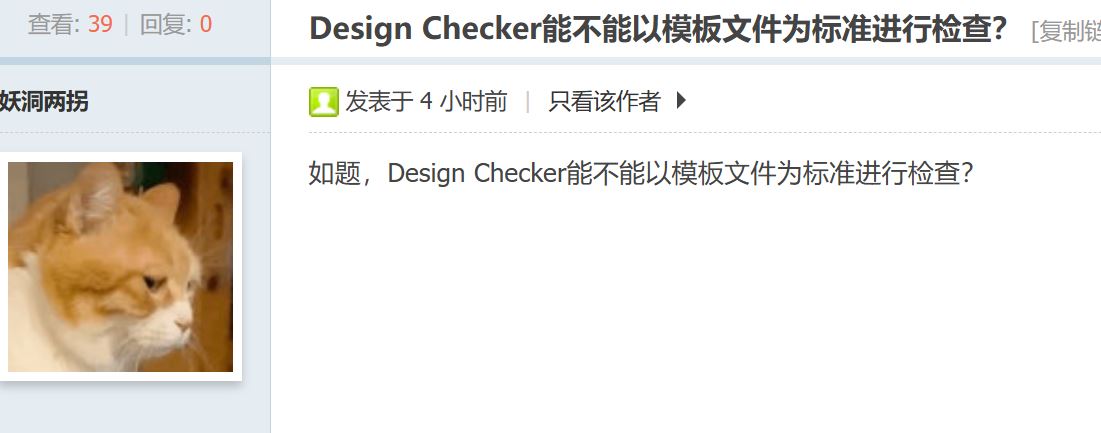

SolidWorks问答：Design Checker的模板

寂静回声

问







答

Design Checker有什么模板，软件自带的帮助文件难道没写清楚吗。

编制检查工具可让您设定要求以利用 SOLIDWORKS Design Checker 评估文件。

“编制检查”窗口分为几个部分：

对话视图

显示要求文件中的检查，您可在其中编辑任何准则。单击显示所有检查在仅当前选项卡的检查和文件中的所有检查之间切换。单击检查的标题栏以展开或折叠。

摘要视图

显示要求文件的摘要视图，其中包含每项检查的参数和值。单击检查以查阅更多详情。

选项

为当前要求文件设定选项。

绘图标准（ANSI、ISO、DIN、JIS、BSI、GOST 和 GB）随一套内置的标准文件而提供。您可以加载任何提供的绘图标准，以便查看其自定义的文件设置。绘图标准的文件位置在 install_dir\dsgnchk\Data。
父主题
Design Checker 工具
检查活动文件
对照现有文件进行检查
学用检查向导
从现有文件生成检查
自动纠正
保存报告
合并标准
字体检查复制
关键程度级别
运行编制检查
欲运行编制检查：

单击 编制检查 （Design Checker 弹出 ，工具 工具栏）或 工具 > Design Checker > 编制检查。
使用欢迎使用 SOLIDWORKS Design Checker 对话框创建额外的标准文件、打开现有标准文件、获得帮助或观看 Design Checker 指导教程。
执行以下操作之一：
单击新建  或文件 > 新建以创建新的要求文件。
单击 打开  或 文件 > 打开 以打开现有的要求文件。
在 SOLIDWORKS Design Checker 窗口中单击以下选项卡之一来设定文档要求及关键程度等级。
您选择 自动全部纠正 或 纠正所选 时，优先的自动纠正值 框中的设置将自动应用于失败的检查。
单击保存  或文件 > 保存。
文件将以 .swstd 扩展名保存。
您可以在选项  > 文件位置中设定设计检查器文件的位置。
您现在可运行检查激活的文件以查看您的文件是否符合选定的绘图标准。



编制检查工具
        文件检查        尺寸标注标准、自定义属性、字体等。
        注解检查        箭头样式、注解字体和 GTOL 基准。
        尺寸检查        覆盖尺寸、箭头样式、单位等。
        工程图文件检查        图纸格式、图层、标题块等。
        零件文件检查        指定给零件的材料。
        装配体文件检查        零部件材料、配合错误/警告、外部参考引用等。
        特征检查        特征错误/警告和完全定义的草图。
