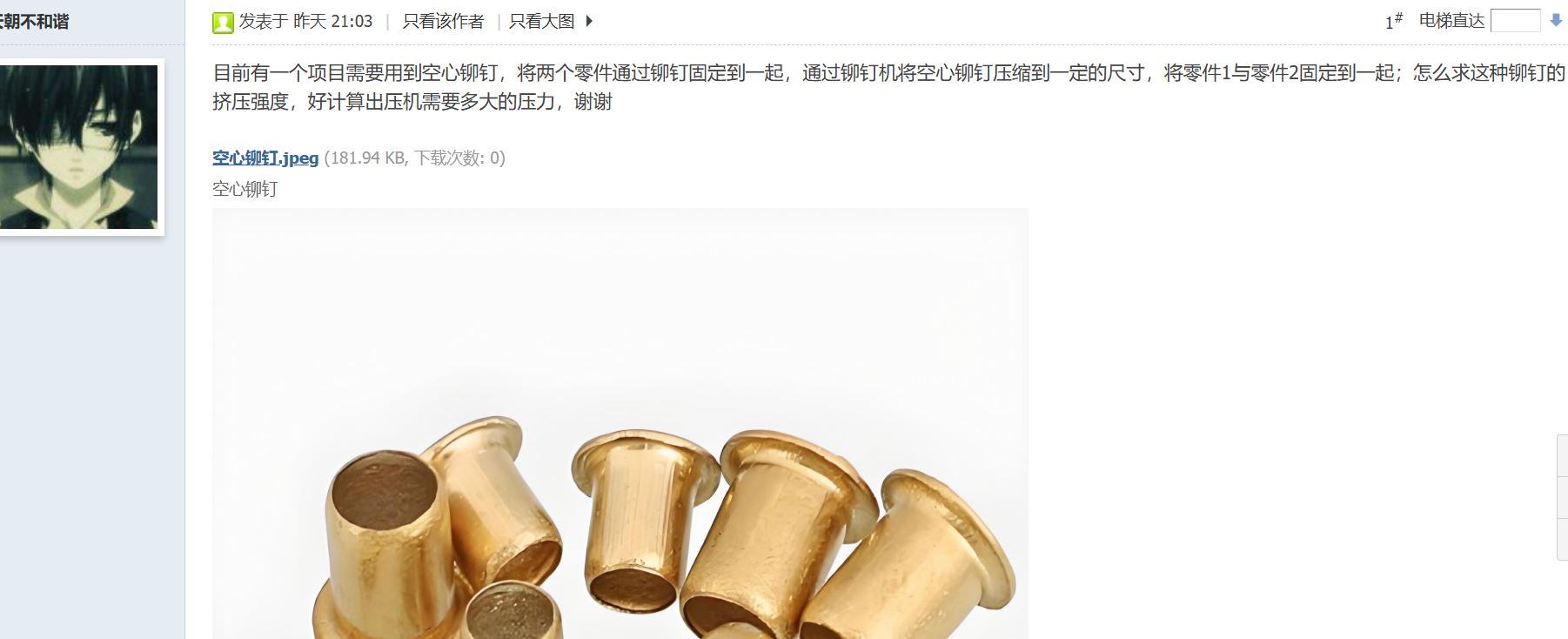

空心铆钉冷铆力的估算

寂静回声

问








答

空心铆钉冷铆的本质是轴向镦粗 + 径向翻边的复合塑性变形，最大成形力出现在铆接末期，镦头完全成形、工件被压实的阶段。
由于涉及材料非线性、几何非线性和接触摩擦非线性，纯理论计算无法得到精确值，行业通用的做法是：塑性力学公式做初步估算 + 经验系数修正 + 实物试铆最终标定。

理想无摩擦均匀镦粗的基础力，由环形横截面积与材料流动应力相乘得到：
P镦粗0​=σf​⋅A0​



平均流动应力：冷铆存在加工硬化，工程上取 σf​≈（σs​+σb）/2​​；大变形量下可直接取 σb​ 偏安全。
考虑端面摩擦、变形不均匀，引入镦粗修正系数 k1​：
P镦粗​=k1​⋅σf​⋅A0​


k1​ 取值范围：1.2~1.8
端面摩擦大、伸出长度短（高径比小）、壁厚较厚时取上限；
有润滑、长细比大时取下限。



空心端向外翻边属于 “弯曲 + 周向拉伸” 复合变形，附加力沿管壁周向分布，近似计算公式：
P翻边​=k2​⋅π⋅d⋅t⋅σf​
k2​ 为翻边修正系数，取值 1.1~1.5
镦头直径越大、翻边变形程度越高，k2​ 取值越大；
平冲头压铆取上限，带导向凸模的冲头可引导翻边，取下限。



铆钉镦粗时杆部胀大紧贴工件孔壁，产生径向压力与轴向摩擦阻力，阻碍压下变形：
P摩擦​=μ⋅pr​⋅πdl
摩擦系数 μ：钢 - 钢干摩擦取 0.1~0.15，有润滑取 0.05~0.1；
径向单位压力 pr​：简化取 0.5∼0.8σs​，过盈配合取大值，间隙配合取小值。


叠加后再乘以安全系数，得到最终估算压力。
安全系数 k安全​ 取 1.2~1.5，覆盖材料性能波动、模具磨损、设备误差。
实际项目中无需拆解过细，行业内普遍采用综合修正系数法快速估算，把镦粗、翻边、摩擦、不均匀变形全部合并到一个总系数里，计算效率最高，误差在工程可接受范围内。
上述公式针对轴向直冲式铆接，若采用摆辗旋铆机，由于是局部连续变形，成形力仅为冲铆的 1/3~1/5，相同铆钉用更小吨位的设备即可完成。
球面冲头、带导向凸模的冲头，翻边更平稳，最大力可降低 10~15%，且镦头质量更好。
铆钉与工件孔间隙越大，初期胀大无摩擦，总压力略小；过盈配合会显著增加孔壁摩擦力。
纯公式估算的误差通常在 ±30%，仅用于方案阶段的压机选型预估，不能直接作为最终参数。
批量生产前必须用实际铆钉、工件、模具进行试铆，通过压机压力传感器实测最大铆接力，再修正参数。
最终压机公称压力建议比计算值大 20~30%，避免长期满负荷运行，同时覆盖模具磨损后的压力上升。
