神他妈的拿通用钛合金参数去否定专用钛合金的性能

寂静回声

“300M 性能优秀”，完全推导不出 “钛合金不能用在起落架关键件” 的结论。

鸡窝们的核心认知谬误，航空结构设计的核心约束是重量，不是单纯堆强度。如果只看绝对抗拉强度，那所有航空结构都该用超高强度钢。但现实是从机身到机翼再到发动机，钛合金、复合材料的占比越来越高，核心逻辑就是比强度带来的减重收益。
用 “硬度不如模具钢” 否定航空结构材料，属于完全的外行视角。
起落架构件的核心考核指标是静强度、疲劳寿命、断裂韧性、抗应力腐蚀、比强度，表面硬度只是针对磨损部位的次要指标，完全不能作为核心评判标准。
材料的工程应用，远不是拉一张参数表就能判定的。
纯净度、锻造成型性、热处理稳定性、缺陷敏感性、机加工工艺、长期服役的疲劳与腐蚀行为，每一项都决定了材料能不能用、好不好用。
波音、空客几十年的工程迭代和适航验证，其严谨性远非自媒体的纸面对比可比。

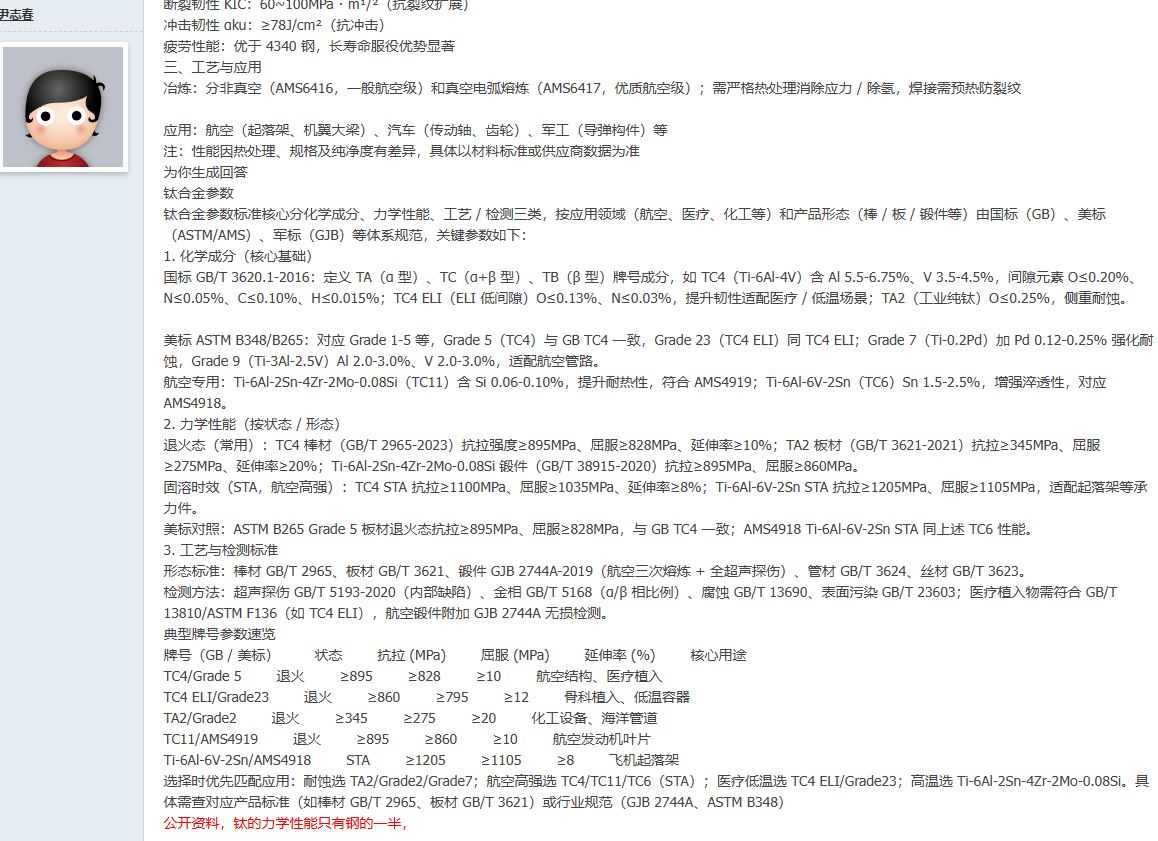

只拿最通用的退火态 TC4（Ti-6Al-4V，抗拉约 900MPa）去和 300M 对标，刻意回避了航空起落架专用的近 β 型高强度钛合金：
Ti-6Al-6V-2Sn（国内对应 TC6）固溶时效态：抗拉强度≥1205MPa，屈服≥1105MPa；
Ti-10V-2Fe-3Al（Ti-1023）：抗拉强度可达 1100~1300MPa，断裂韧性优异，锻造塑性好，是大尺寸整体锻件的首选钛合金；
Ti-5Al-5Mo-5V-3Cr（Ti-5553）：固溶时效后抗拉可达 1300~1500MPa，强度水平已接近部分中低强度超高强度钢，同时保持钛合金的低密度优势。
钛的密度约 4.5g/cm³，仅为钢（约 7.85g/cm³）的 57%。即便按 1300MPa 抗拉计算，高强度钛合金的比强度（强度 / 密度）也显著高于 300M 钢—— 这才是航空结构选材最核心的指标之一：在满足强度要求的前提下，最大限度降低结构重量，直接对应燃油消耗、航程与商载能力的提升。

所谓 “起落架不用钛合金”，完全与全球主流客机的实际设计相悖，且应用部位均为传力链上的核心受力件：
波音 777：主起落架的核心传力构件 —— 小车横梁（Truck Beam），采用的就是 Ti-1023 钛合金大型整体锻件，单锻件重量可达数吨，直接承接并传递着陆冲击载荷，绝非所谓 “不重要的连杆”。
波音 787、空客 A350：新一代宽体机的起落架设计中，大规模引入 Ti-5553、Ti-1023 钛合金替代传统高强度钢，覆盖撑杆、扭力臂、挂架梁等多个主受力部件，减重效果可达 20%~30%，是全机轻量化设计的关键一环。
国产 C919：起落架系统中同样包含多项高强度钛合金锻件，均通过了中国民航局的适航审定，属于起落架传力链上的关键承力部件。
这些机型的材料选型，都经过了静强度、疲劳寿命、断裂韧性、冲击、腐蚀环境等上千项试验验证，走完了完整的适航审定流程，是全球航空工业集体验证的成熟技术路线。

民航起落架从来不是 “全钢” 或 “全钛” 的二元选择，而是根据不同部位的载荷特征、空间约束、成本要求，分级匹配材料：
超高强度钢（300M 等）：用于载荷最集中、尺寸受限最严格的部位，比如支柱外筒、活塞杆、轮轴。这类部位需要极致的绝对强度和表面耐磨性，钢的绝对强度优势、工艺成熟度、成本优势不可替代。
高强度钛合金：用于尺寸空间相对充裕、减重收益最显著的主承力结构，比如小车梁、扭力臂、侧撑杆、起落架梁接头等。这类部位用钛合金可以在满足强度、疲劳、断裂韧性要求的同时，大幅降低结构重量；且钛合金天然的抗大气腐蚀能力，也能降低起落架的日常维护成本。
五、
