神他妈的软硅胶覆盖到沉头孔上

寂静回声

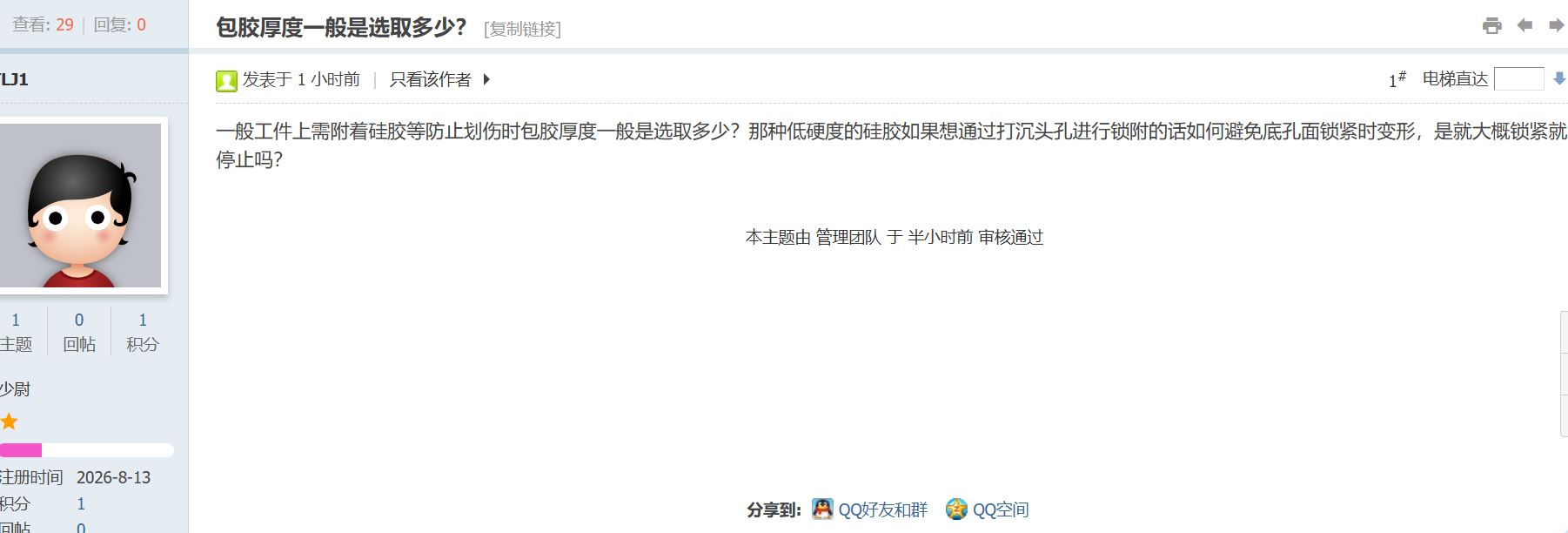

问









答


包胶厚度的核心决定因素是划伤风险等级、接触压力、硅胶硬度，核心原则是：软胶层厚度需覆盖硬质点粒径 + 接触变形量，同时避免过厚导致尺寸超差、粘接失效。
行业内按防护等级的常用经验值如下：
仅防摩擦划痕、细粉尘颗粒刮伤，对应电子件周转治具、平面贴合定位、轻载工件接触面，划伤源为灰尘、轻微滑动摩擦。
常用硬度：邵氏 A30~50
推荐厚度：0.5~1.5 mm，常规工况选 1 mm 即可满足需求。

防轻微磕碰、金属边角划擦，对应机加工工件搬运承载、工装夹具定位面、普通五金件防护，划伤源为金属毛刺、零件边缘、轻度碰撞。
常用硬度：邵氏 A20~40
推荐厚度：1.5~3 mm，常规选 2 mm，兼顾防护性与尺寸稳定性。

防冲击、掉落、硬棱角刮削，对应重型工件承载、跌落缓冲、强摩擦工况，划伤源为硬金属棱角、大颗粒杂物、冲击载荷。
常用硬度：邵氏 A10~30 低硬度硅胶
推荐厚度：3~8 mm，载荷越大、冲击越强，厚度相应增加，同时需保证胶层与基底的粘接强度。



螺丝锁附的核心是靠刚性面贴合提供稳定预紧力，沉头锥面全覆盖软硅胶属于典型的功能边界错误，会带来三个不可逆问题：
锁紧时胶层被挤压，出现不可逆的压缩永久变形，后续预紧力持续衰减，螺丝松脱；
沉头锥面的胶层受力不均，工件会偏移、倾斜，定位精度完全失效；
低硬度硅胶蠕变性强，长期受力会从孔边溢出、撕裂。
因此正常工艺中，螺丝孔、定位孔等功能面必须做避胶处理，比如包胶前遮蔽、包胶后二次铣除，孔周预留 3~5mm 的刚性金属贴合面，这不是 “可选优化”，是锁紧结构的基本设计要求。
