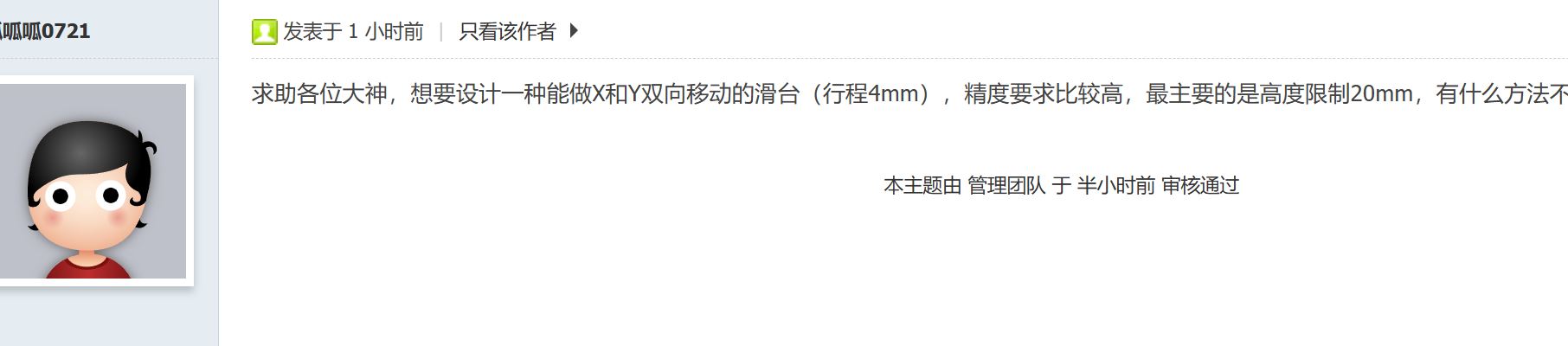

0×4毫米的XY滑台 有高精度 有限高

寂静回声

问








答

楼主需求的核心矛盾其实不是高度，而是4mm 微行程 + 高精度 + 20mm 限高三者的关联约束。

普通导程丝杠的导程误差、反向间隙在短行程下占比很高，但微导程精密丝杠（导程 0.5~1mm，C5 级以上）** 在 4mm 行程内的累计误差仅为 2~5μm，远不会 “抵消行程”。
丝杠方案真正的死穴是高度，丝杠 + 螺母 + 支撑座的轴向尺寸很难压缩，XY 两层堆叠后总高度普遍超过 30mm，直接突破 20mm 限制。


气体可压缩性导致的定位误差通常在 0.1mm 以上，即使加伺服阀也很难做到 5μm 以内的重复精度，微行程下死区占比更高，完全不满足高精度要求，直接排除。

单根薄型油缸本体厚度可以做到 5~8mm，但 XY 双向要么堆叠布置，要么共面横向布置，很难卡在 20mm 以内。
油缸密封圈的静摩擦会造成 2~5μm 的运动死区，在 4mm 总行程中占比达千分之一级别，开环定位完全不可用；即使加位移传感器闭环，也需要反复振荡补偿，影响稳定性。
需要配套伺服比例阀、微型液压站、管路系统，整套设备体积远大于滑台本身，维护成本高，还存在漏油风险。


传统滑台依赖滑动 / 滚动副 + 机械间隙控制
而柔性机构直接取消了运动副。
例如做一个：平面 XY 柔性平台，通过弹性薄梁产生微小位移，它的特点刚好和客户需求高度匹配：
4 mm，已经属于柔性机构比较容易接受的范围；
高度低，非常适合做超薄结构；
无机械间隙、无丝杠反向间隙、无滚珠循环误差、运动轨迹可以非常确定、重复定位性能非常好
真正让柔性铰链困难的是：4mm 已经不能简单理解成“微米级小位移”，而是需要重新设计柔性铰链的应力、刚度、疲劳寿命和。


所以只剩下最后一个方案：
采用位置环闭环控制 + 音圈电机直驱，音圈电机依靠洛伦兹力直接驱动，无接触、无减速、无反向间隙、无导程累积误差，完全避开了丝杠方案在 4mm 短行程下的误差占比过高问题。全行程内推力平稳，低速无爬行。
响应时间毫秒级，位置环带宽可做到 10~50Hz，适合需要频繁微调整、快速对位、小幅扫描的场景。
扁平矩形音圈电机本身厚度仅 5~6mm，配合侧装布局 + 嵌套式导轨结构，滑台本体高度可以压缩到 15~18mm，完全卡在 20mm 以内，且液压方案的密封、油路接口等额外高度成本都不存在。
搭配合适的位移传感器，4mm 行程内重复定位精度可稳定做到 ±0.1~±0.5μm，远高于手动 / 电动微分头滑台，接近压电方案的精度水平，且行程不受压电陶瓷的固有限制。


4mm 短行程绝对不能用编码器，必须选直接测量台面位移的非接触式传感器：
首选选超薄型读数头（厚度 2~3mm），栅距 20μm，电子细分后分辨率 0.01~1μm，重复精度 ±0.1~±0.5μm；尺条厚度仅 1mm 左右，贴在滑台侧面，完全不占用垂直高度。
注意必须是全闭环测台面，不能测电机动子，否则导轨的弹性变形、安装误差会全部变成系统误差，微行程下影响极大。

不能用普通伺服驱动器或 PLC 做位置环，音圈电机无铁芯、电感小，普通驱动器电流环带宽不足，微行程小信号下极易振荡。PLC 扫描周期太长，闭环带宽上不去，定位会持续抖动。
用专用音圈电机驱动器，内置 1kHz 以上带宽的电流环，支持位置环直接接入光栅尺信号，自带 PID + 前馈、摩擦力补偿、颤振抑制等算法；无需额外上位控制器，简化系统。
微型交叉滚子导轨安装高度 3.5~6mm，4mm 行程内直线度可达 1~2μm，零间隙、无蠕动，是唯一能匹配音圈精度的导向方案。
选扁平矩形音圈，不要圆柱形，行程标配 5~10mm，完全覆盖 4mm 需求；厚度 5~6mm，侧装在滑台侧面，动子直接连接滑台侧壁，不占用垂直空间。小负载场景下推力选 1~5N 即可，工作电流小，发热低。

常规 XY 堆叠方案（X 轴在下、Y 轴在上）两层导轨 + 两层电机，总高度很容易突破 30mm，必然超标。要控制在 20mm 以内，必须采用共面嵌套式布局。
交叉滚子导轨即使零预紧，仍存在静摩擦力，在 1μm 以下微步距定位时，会出现 “指令走了、滑台没动，力攒够了突然跳一下” 的粘滑现象，在 4mm 总行程里占比极高。
控制器开启摩擦力补偿，或叠加高频颤振信号，让滑台保持微米级微振荡，始终处于动摩擦状态，彻底消除粘滑。
音圈线圈发热会导致动子热伸长，还有导轨副的热变形，对于亚微米级精度，1℃的温度变化会带来 0.5~1μm 的位置漂移，这在 4mm 短行程的高精度要求中是不可忽略的。

基座选用花岗岩（线胀系数仅为铝的 1/10），降低结构热漂；
全闭环光栅直接测台面位移，可补偿大部分结构热变形。
