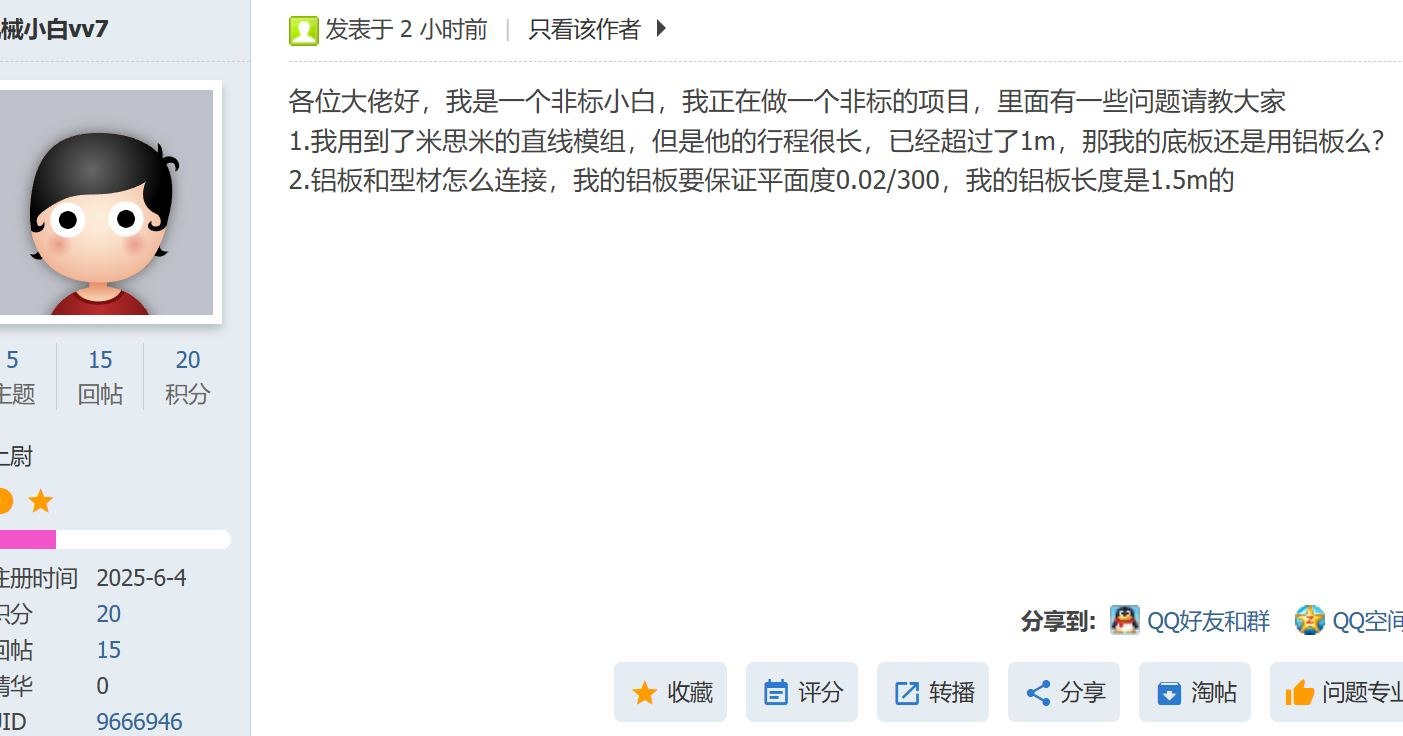

1.5米长的铝板不适合做直线模板的底板

寂静回声

问







答


1.5m 长度不推荐 “纯铝板无支撑” 结构，是否可用完全取决于负载工况与背面补强设计。
仅适合负载≤5kg、运行速度≤0.5m/s、无冲击振动的检测 / 轻量搬运工位，前提是铝板背面必须搭配通长型材骨架支撑，不能仅靠两端固定。
中高负载（负载＞15kg）、高加速（＞1g）、频繁正反转或有冲击的场合，铝合金弹性模量仅约 70GPa，为钢材的 1/3，长行程下刚性短板会被放大，动态变形会直接影响模组定位精度，长期使用会造成导轨偏磨
无中间支撑的薄铝板：1.5m 跨度下，即使 20mm 厚 6061 铝板，两端简支的自重挠度就已超过 0.02/300 的精度要求，加载后变形会进一步放大。



针对 1.5m 长、高精度要求的工况，铝板背面加工螺纹孔（或压铆螺母柱），支撑型材对应位置钻通孔，螺栓从型材下方向上锁紧；配合 2~3 个圆锥定位销限制横向位移。
控制要螺栓间距控制在 250~300mm，沿纵向均匀布置；接触面需同平面加工，保证贴合率＞80%，避免锁紧时局部应力拉弯铝板

在铝板两侧边缘用阶梯压块压紧在型材框架的安装槽内，铝板正面无打孔。
需要经常调整模组位置、或正面不允许有螺丝孔的轻载场景；压块间距需≤200mm，保证压紧力均匀
但抗剪切力弱，不适合高速高加速工况

1.5m 长度焊接热变形极大，焊后应力释放会持续变形，基本无法保证 0.02/300 的平面度要求。

0.02/300 属于精密级平面度要求，1.5m 全长累计公差需控制在 0.1mm 以内，必须从材料、加工、结构、装配全流程控制。
必须选用6061-T651 预拉伸铝板或 7075-T6，内应力远低于普通热轧板，加工后不易回弹变形；禁止使用纯铝、软态铝板。
有背面支撑的前提下，板厚取 15~20mm 即可；无中间支撑时即使 30mm 厚也无法满足精度要求。

粗铣两面→低温去应力时效（12~24h）→半精铣→精铣 / 导轨磨精加工平面。
需用龙门加工中心或大型导轨磨床加工，保证一刀走通全长，避免接刀痕；装夹采用多点均匀压紧或真空吸盘，防止装夹变形。
背面支撑骨架纵向至少 2 根通长重型工业铝型材（如 8080/100100 系列）作为主承力梁，型材安装面需与铝板同加工平面度。
横向每隔 300~400mm 布置一根横向加强筋，形成 “井” 字形支撑网格，消除中间自重下垂。
所有型材与铝板的接触面必须均匀贴合，0.01mm 塞尺不得通过，局部高点需修磨。
组装后用百分表沿模组安装路径全长打表检测，每 300mm 记录一次平面度。
不合格处可通过支撑点间加超薄垫片（0.005~0.02mm）微调，或采用可调支撑钉多点校准。

如果负载较大、精度稳定性要求高，则Q235 钢板刚性是铝板的 3 倍，同样厚度下挠度仅为铝板的 1/3，抗振性和负载能力显著更优，适合中高负载场景；缺点是重量大，需做防锈处理
铸铁底板刚性最好、内应力低、减振性强，是高精度长行程设备的首选，但成本和加工周期更高。
