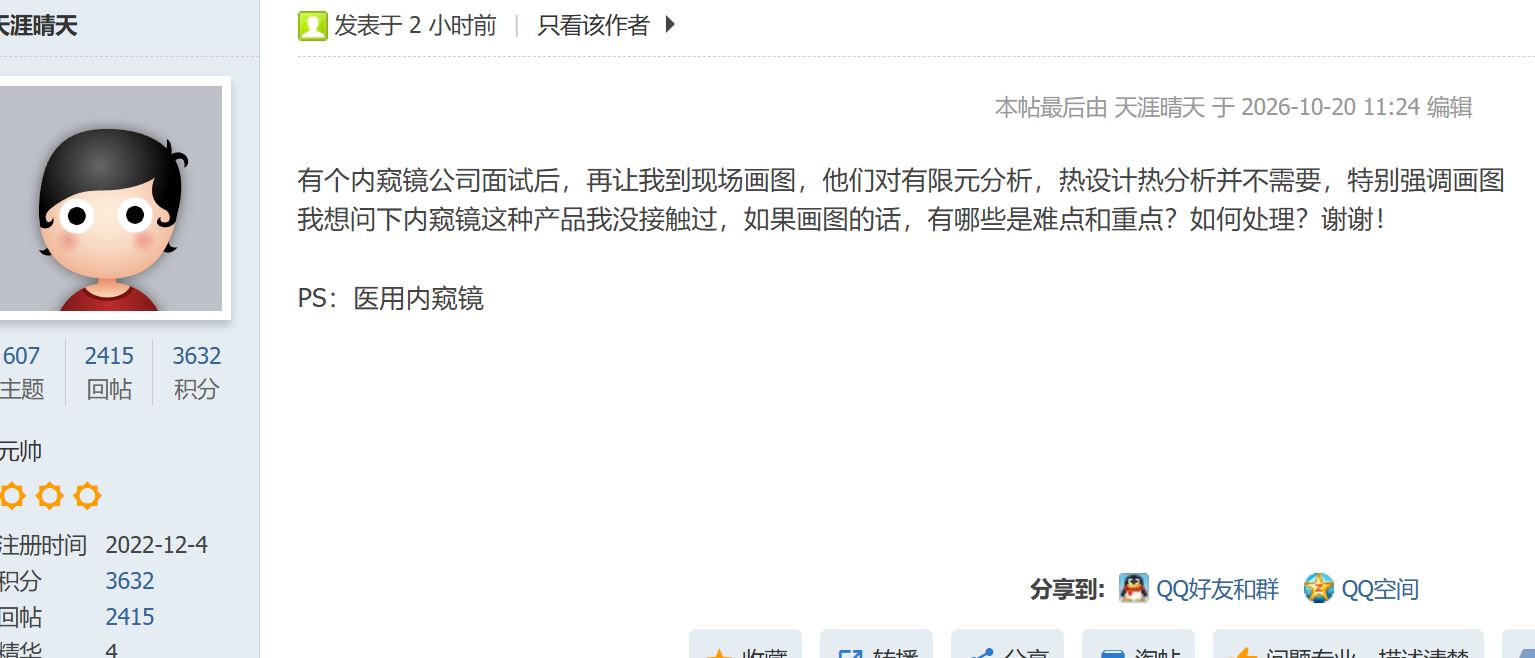

内窥镜公司 不关注研发，不关注仿真分析 只问画图

寂静回声

问









答

这家公司把 "画图" 凌驾于仿真和合规之上，本身就暴露了它的研发层次。
内窥镜属于三类医疗器械里侵入性最强的一档，IEC 60601-1、ISO 10993 生物相容性、ISO 13485 体系、GMP 车间、UDI 追溯，哪一项都不是靠一张 SolidWorks 图能糊弄过去的。
热分析尤其不该被说不重要，先端头的 LED 和 CMOS 模组在直径不足 10 毫米的空间里发热，直接接触食道黏膜，IEC 60601-1 对患者接触部位的表面温升有硬性限值，超了就是安全缺陷，这是要做热仿真或热试验验证的，不是画个图就完事。
有限元也一样，弯曲部蛇骨的疲劳寿命、插入管的扭转刚度、灭菌循环下的应力松弛，全是仿真该干的活。
一家正经做内窥镜的公司说这些不重要，要么是研发体系残缺，要么是核心设计外包自己只做抄图和工艺转化。


但话说回来，"画图" 在内窥镜这个产品上确实有它的特殊性，难点不在制图标准本身，而在产品特性带来的表达和约束。
先端头是整个内窥镜最紧凑的部件，几毫米直径里要塞进物镜模组、CMOS、LED 或导光纤维、钳道出口、水 / 气喷嘴、牵引钢丝固定点，还要留密封胶槽和焊接余量。这里的图难在极小孔系的位置度和同轴度，公差经常在微米级，装配基准怎么选、工序能不能保证，画图的人心里得有数，不然图面标了也做不出来。
弯曲部蛇骨是内窥镜的核心运动部件，一节节关节通过铆接或激光焊接连成链，四根牵引钢丝控制上下左右弯曲。工程图要表达每节关节的角度限位、铆接孔位置、钢丝过孔的光滑度要求，还要定义弯曲半径和角度的对应关系。这东西不是画个外形就行，运动干涉、疲劳断裂点都在结构细节里，抄图能抄外形抄不了寿命。
插入管是多层复合结构，最外层是聚氨酯或 PVC 护套，中间是金属编织网增强层，内部有钳道管、水气管、导光纤维束、信号线缆，各管之间的相对位置和同轴度直接影响弯曲性能和耐用性。这类非线性软管零件怎么出工程图、截面怎么标注、弯曲状态下的最小内径怎么保证，是常规机械制图里碰不到的表达问题。
重复使用内窥镜要耐受高温高压灭菌或戊二醛等化学消毒，图面上必须明确密封结构形式、胶种、固化工艺，以及所有材料的灭菌兼容等级。一次性内窥镜虽然不灭菌复用，但生产过程是无菌环境，图面要标注洁净度等级和初包装要求。这些标注不是机械制图课教的，是医疗器械行业特有的。
所有与人体接触的零件必须标注医用级材料牌号、生物相容性评价依据（ISO 10993 系列的哪些部分）、表面粗糙度限值。组织接触面的 Ra 值不是随便给的，太粗糙会划伤黏膜且难清洗，太光滑又影响某些功能表面的摩擦特性。图上漏标一个材料标准号，注册检验时就是不符合项。
UDI（唯一器械标识）、批号、灭菌标识、生产企业信息，这些在产品上的刻印或标签位置、字号、耐磨损要求，都要在图上定义清楚。三类医疗器械的全生命周期追溯是法规强制的，画图的人得知道哪些标识是结构件上必须有的。
内窥镜零件多、层级深，还有大量线缆、软管、粘接件，BOM 怎么分层、爆炸图怎么表达、粘接和压配工艺怎么在装配图上注明，都需要经验。尤其是粘接，内窥镜里大量使用医用胶，胶层厚度、涂胶区域、固化条件都是工艺参数，要在图或配套文件里定义。


从整个产品研发流程看画图是个卡拉米角色，画图只是把设计意图固化成文档的手段，真正难的是前面的设计决策和后面的合规验证。
但具体到内窥镜这个产品，它的图有很多行业特有的表达规则和约束，没接触过的人上手会踩坑，这也是这家公司强调 "现场画图" 的原因，他们要的可能就是一个能快速把已有方案抄成规范图纸、并且懂医疗器械标注规则的制图工程师，而不是一个能做正向设计和仿真的研发工程师。

面试时建议直接问三个问题，对方的回答能立刻判断公司成色。一问先端头的温升控制怎么做的，有没有热仿真或热试验数据。二问弯曲部蛇骨的疲劳寿命怎么验证，做了多少次弯曲循环测试。三问生物相容性评价是自己做的还是外包的，材料清单里哪些件需要做细胞毒性和致敏试验。对方如果支支吾吾或者说 "这些不用管画图就行"，那基本就是那种山寨公司，去了也是个画图工，学不到正经研发。

蓝鲸

不用把国内医疗器械想那么高大上，现在内窥镜这种产品，他们有大把的样机可以抄

画画图，找人加工、开模，甚至3d打印一套，拿去注册申报，就2年过去了，真下了证他们去找贴标oem或者再招人“研发”

当居

蓝鲸 发表于 2026-10-20 16:18
不用把国内医疗器械想那么高大上，现在内窥镜这种产品，他们有大把的样机可以抄

画画图，找人加工、开模， ...

确实是如此 在creo产品结构群 看见初中学历在干内窥镜结构设计 也是抄袭来的
