直锥摆动电极的精确参数模型

woodee

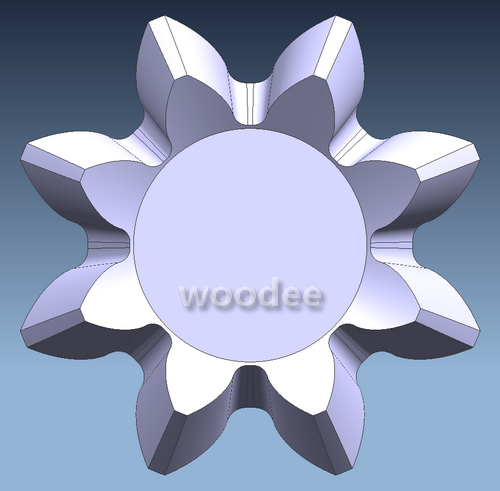

以8齿直锥为例：

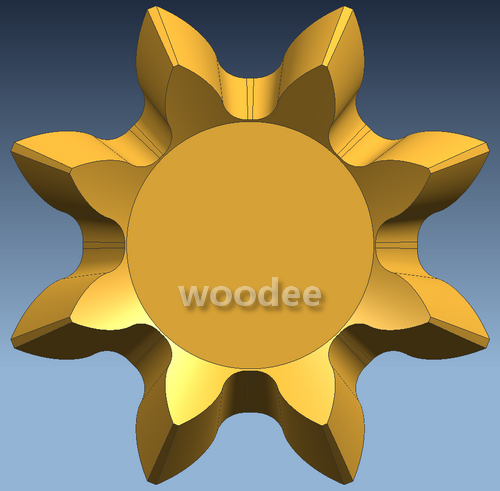

为看清楚，摆动量加大到R1，摆动电极很瘦：

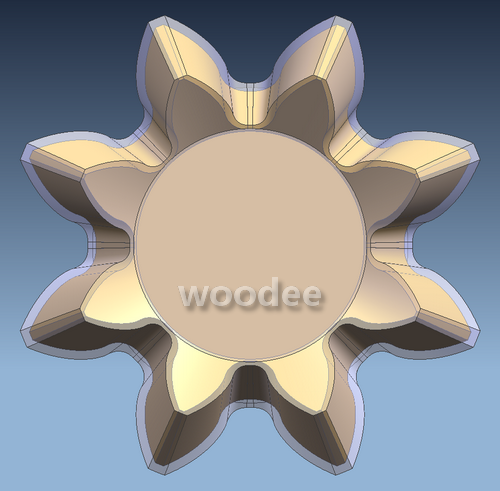

比较：

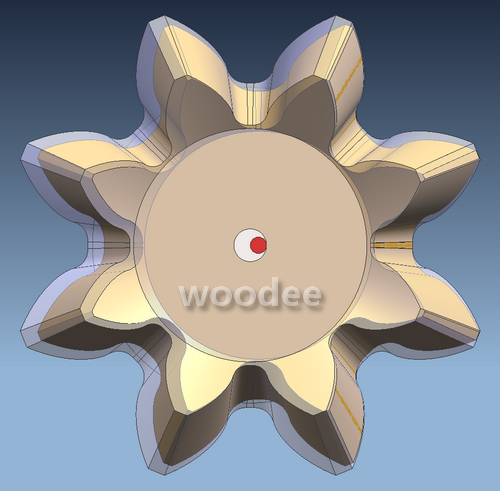

电极在最终摆动位置：


模拟电极放电加工，干涉厚度取0.0001：


一个齿槽的细部：


深色运动痕迹，表明放电加工位置。

机小妖

目大师好，欢迎来到论坛

Power10

大师出品必属精品

Power10

Power10 发表于 2018-12-14 15:37
大师出品必属精品

何不搞个二次开发一劳永逸

woodee

Power10 发表于 2018-12-14 19:15
何不搞个二次开发一劳永逸

是搞了参数模型，改变参数后刷新3D即可。
基本原理很简单：原齿面点的法线矢径，在平动面的单位矢量，与摆动半径的乘积，就是摆动电极的齿面点。
只是做的过程，一千一百多条表达式，很容易出错，得反复查找错误。所以说技术也是力气活。
